H3000系列开环通用驱动器

我们的 0.4–400kW H3000 系列变频器采用双电压输入、双额定功率和适用于严苛环境的涂层 PCB。其最高工作温度为 50°C，0.4–22kW 型号标配内置制动单元，支持通孔安装，并配备 PC 调试软件，确保了其高可靠性和易于安装的特性，适用于包括数控铣床在内的全球工业机械。

商品编号 :
H3000
订单（最小起订量） :
20
支付 :
Paypal/TT/Western Union
产品来源 :
Shanghai, China
颜色 :
Black
交货时间 :
18-30 days
重量 :
Maximum 243kg

我们的H3000系列变频器功率范围宽广，从0.4kW到400kW，支持200-240VAC和380-480VAC两种输入电压，可匹配全球各种电机设备。该系列变频器采用双额定性能设计，并使用符合IEC 60721-3-3标准的保形涂层PCB，即使在3S2和3C3严苛的工业环境下，也能提供更高的可靠性和稳定的运行性能。

最高允许工作环境温度为 50°C；当工作温度高于 40°C 时，需要降低输出功率以确保较长的使用寿命。对于制动需求，0.4–22kW 型号标配内置制动单元，而 15–75kW 型号可选配集成式制动管路。

我们为全系列产品提供便捷的通孔安装选项，并配备专用的PC端软件，以简化现场启动、参数备份和调试工作。所有这些实用设计使我们的变频器成为数控铣床、供水系统、雕刻机和其他工业设备的理想配套部件。

开环控制
通信方式：Modbus-RTU
自动扭矩提升
滑移补偿
简化的参数，方便启动
4个独立的S形匝道
灵活的可编程I/O
用户可编程功能
可变直流喷射制动
全面的行程诊断
内置动态制动单元
V/F 控制；矢量控制

物品	H3000 规格
电气规格
输入电压	单相/三相 200-240V，三相 380-440V。波动不超过±10%，不平衡率 < 3%
输入频率	50/60Hz ±5%
输出电压	0V - 输入电压
输出频率	矢量控制：0~300Hz，V/F 控制：0~500Hz
表现
过载能力	以额定输出电流的 150% 持续 1 分钟，以额定输出电流的 180% 持续 2 秒
控制方法	开环矢量控制（SVC），V/F 控制
运行命令设置方法	操作面板设置、外部终端设置、通信设置
速度设定方法	数字设置、模拟设置/脉冲设置、通信设置
速度设置分辨率	数字设置：0.01Hz，模拟设置：1% × 最大频率
速度控制精度	SVC：±0.5%
速度控制范围	服务：1:100
扭矩控制响应	服务： <200毫秒
启动扭矩	SVC：额定扭矩的 150%/0.5Hz
特别专题
可编程输入输出端子	输入输出端子功能可以编辑
过程PID调节功能	内置过程PID模块
简单的PLC功能	内置简易PLC模块，可实现定时和多段频率输出。
纺织品摆动功能	内置纺织摆动频率功能模块
供水功能	内置恒压供水参数宏
雕刻机功能	内置雕刻机高频参数宏
射击模式	内置欧洲射击模式参数集
操作显示
LED显示屏	设置频率、输出频率、输出电压、输出电流、电机转速、输出扭矩、数字端子、状态参数、编程菜单参数和故障代码等。
指示灯	3个单位指示器，4个状态指示器
输入输出
外部模拟电源	外部模拟电源
外部数字电源	外部数字电源
模拟输入	AI1：电压 0-10V/0-20mA，AI2：电压 0-10V/0-20mA
模拟输出	AO1：0-10V/0-20mA（电压/电流可选），AO2：0-10V（电压输出）
数字输入	DI1～DI5（可选择作为高速脉冲信号）
数字输出	可以选择 FM、AO2、FM 作为高频脉冲信号输出
继电器输出	TA/TB/TC：触点额定值为 250VAC/3A 或 30VDC/1A
MODBUS 通信	A+，B-
保护功能
过压失速	母线电压自动控制，防止过电压故障
自动限流保护	输出电流自动限制，以防止过电流故障。
过载预警和报警	过载预警和保护
输出相缺保护	输出相缺自动检测报警功能
过压和溢出失速控制	运行过程中自动限制电流和电压，以防止频繁发生过电流和过电压跳闸。
输出短路接地保护	有效的输出端对地短路保护功能
输出相间短路保护	输出相间短路有效保护功能
环境特征
工作温度	-10~+40°C，最高温度为50°C，空气温度变化小于0.5°C/分钟，40-50°C时需要降额，每升高1°C输出电流降额2%。
存储环境温度	-40~+70°C
应用	室内，避免阳光直射、灰尘、腐蚀性气体、易燃气体、油雾、水蒸气、滴水或盐等。
高度	低于 1000 米时需要降额运行，高于 1000 米时需要降额运行。
湿度	相对湿度低于95%时无冷凝现象。
抗振性能	2-9Hz时为3.5m/s²，9-200Hz时为10m/s²（IEC60721-3-3）
保护等级	IP20
污染程度	2 类（干燥、非导电性粉尘污染）
认证
CE	整个系列产品均已通过CE认证

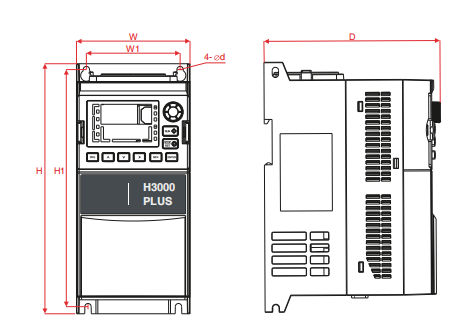

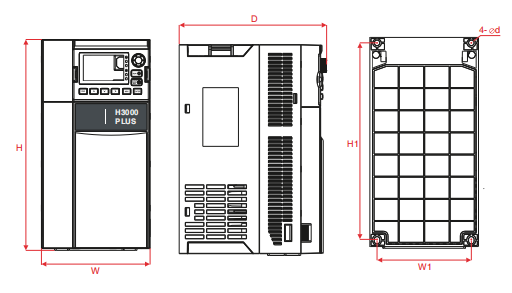

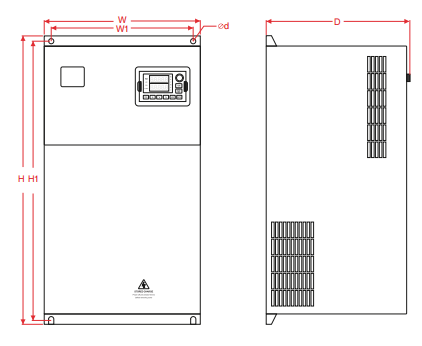

模型	可调电机（kW）	输入电流（A）	输出电流（A）	额定容量（千伏安）	宽度（毫米）	唔）	D（毫米）	W1（毫米）	H1（毫米）	直径（毫米）	GW（千克）
1/3相输入 & 3相输出 220V（-15%~+15%容差）
H3000-0R4GB-2	0.4	6.2	2.1	0.7	89.6	197.2	139	74	187	5	1.5
H3000-0R75GB-2	0.75	8.2	4	1.5	89.6	197.2	139	74	187	5	1.5
H3000-1R5GB-2	1.5	14	7	3	89.6	197.2	139	74	187	5	1.5
H3000-2R2GB-2	2.2	23	9.6	4	89.6	197.2	139	74	187	5	1.5
三相输入和三相输出 220V（-15%~+15% 容差）
H3000-18R5G(-B)-2	18.5	77	70	24	225	360	231.7	206	342	7	10
H3000-22G(-B)-2	22	92	80	30	260	440	240	220	420	7	20
H3000-30G(-B)-2	30	113	110	39	300	555	280	240	535	8	35
三相输入 & 三相输出 380V（-15%~+15% 容差）
H3000-0R75GB-4	0.75	3.4	2.1	1.5	89.6	197.2	139	74	187	5	1.5
H3000-1R5GB-4	1.5	5	3	3	89.6	197.2	139	74	187	5	1.5
H3000-2R2GB-4	2.2	5.8	5.1	4	89.6	197.2	139	74	187	5	1.5
H3000-4R0GB-4	4	10.5	9	5.9	89.6	197.2	139	74	187	5	1.5
H3000-5R5GB-4	5.5	14.6	13	8.9	102	202	162	90	189.1	5.6	3
H3000-7R5GB-4	7.5	19	17	11	102	202	162	90	189.1	5.6	3
H3000-11GB-4	11	28	25	16	125	242.5	169.5	108.5	226	6.3	3.5
H3000-15GB-4	15	35	32	21	125	242.5	169.5	108.5	226	6.3	3.5
H3000-18R5GB-4	18.5	39	37	24	165	297	206.2	147	278.5	7	6
H3000-22GB-4	22	47	45	30	165	297	206.2	147	278.5	7	6
H3000-30G(-B)-4	30	62	60	39	225	360	231.7	206	342	7	10
H3000-37G(-B)-4	37	77	75	49	225	360	231.7	206	342	7	10
H3000-45G(-B)-4	45	92	90	59	260	440	240	220	420	8	20
H3000-55G(-B)-4	55	113	110	72	260	440	240	220	420	8	20
H3000-75G(-B)-4	75	156	152	114	300	555	280	240	535	10	33
H3000-90G-4	90	180	176	134	338	580	325	270	560	10	50
H3000-110G-4	110	214	210	160	338	580	325	270	560	10	50
H3000-132G-4	132	256	253	192	400	840	350	320	816	10	75
H3000-160G-4	160	307	304	231	400	840	350	320	816	10	75
H3000-185G-4	185	345	340	243	520	852	360	380	824	14	96
H3000-200G-4	200	385	377	250	520	852	360	380	824	14	96
H3000-220G-4	220	430	426	280	520	852	360	380	824	14	96
H3000-250G-4	250	468	465	355	620	880	370	480	848	14	121
H3000-280G-4	280	525	520	396	620	880	370	480	848	14	121
H3000-315G-4	315	590	585	445	780	1350	404	620	1320	14	243
H3000-355G-4	355	665	650	500	780	1350	404	620	1320	14	243
H3000-400G-4	400	785	725	565	780	1350	404	620	1320	14	243

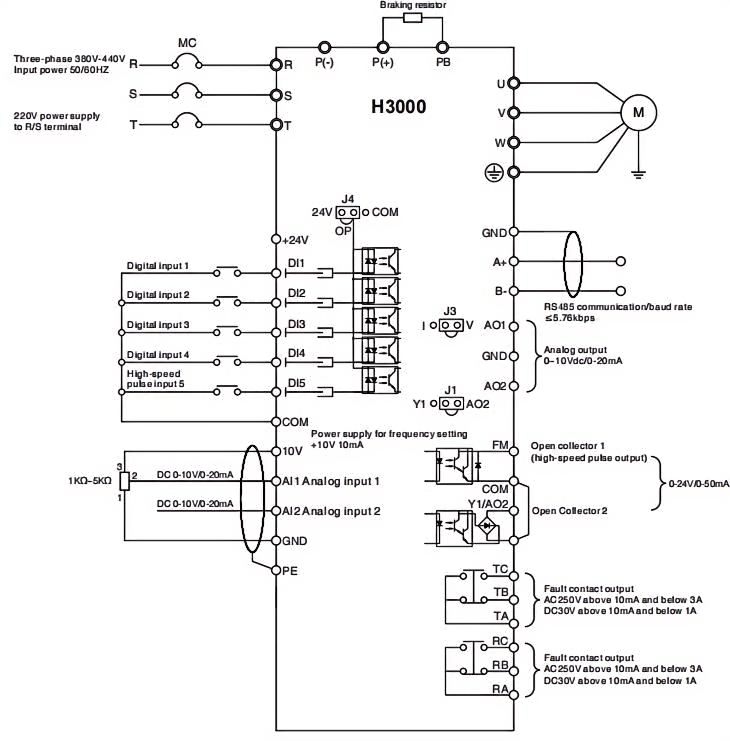

典型接线图

注：此接线图显示的是 NPN（SINK）配置中使用的数字输入。它们也可以用作 PNP（SOURCE）配置。
