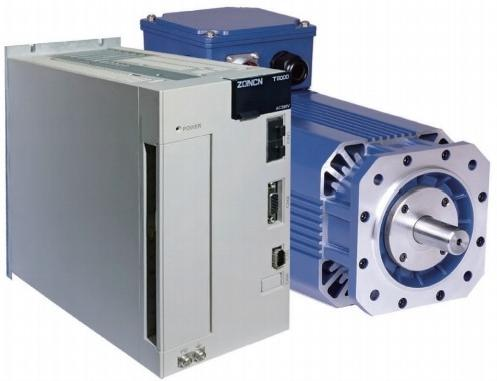

T8000D系列多功能高性能主轴伺服驱动器

物品

T8000

最大频率

矢量控制：0~1kHz ;V/F 控制：0~1.5KHz

载波频率

0.8kHz~16kHz

输入频率分辨率

数字设置：0.001赫兹 模拟设置：最大频率 X0.025%

控制模式

开环矢量控制 （SVC）闭环矢量控制(FVC)V/F 控制

启动扭矩

0.5Hz/150%(SVC)0Hz/180%(FVC)

速度范围

1:100(SVC)1:1000(FVC)

速度稳定性精度

±0.5%(SVC) ±0.02%(FVC)

扭矩控制精度

±5%(FVC)

过载能力

150%额定电流60年代 180%额定电流3s

扭矩提升

定制提升 0.1%~30.0%

V/F 曲线

三种类型：直线法、多点法、N幂法

斜坡模式

直线坡道;四组加/减速时间，范围为 0.0–6500.0 秒。

直流制动

直流制动频率：0.00 Hz 至最大频率;制动时间：0.0-360.0秒;制动作用电流值：0.0%–100.0%

自动电压 规定 （AVR）

当市电电压变化时，它可以自动保持恒定的输出电压。

快速电流限制

它有助于避免交流驱动器频繁发生过电流故障。最

多-编码器 支持

支持差分编码器、开路编码器、解析器等编码器。

瞬间停止并不会停止

负载反馈能量可以补偿电压下降，使交流驱动器能够继续运行一段时间。

超过 电压过高 当前的 失速控制

运行过程中自动限制电流和电压，以防止频繁过载。 当前和过 电压跳闸。

扭矩限制和扭矩

控制

它可以自动限制扭矩，防止运行过程中频繁发生过电流跳闸。 扭矩控制可用于闭环矢量控制。

简单的 PLC, 多种预设速度

它通过简单的PLC功能实现多达16种速度，或者 控制 终端s

沟通

EtherCAT、Mechatrolink Ⅲ

模型

额定输出功率 （千瓦）

额定输入电流 （一个）

额定输出电流 （一个）

电机功率

（千瓦）

输入电压(V)：3相交流380V±15%

T8400D-0R75G

0.75

3.8

2.5

0.75

T8400D-1R5G

1.5

5

3.7

1.5

T8400D-2R2G

2.2

5.8

5

2.2

T8400D-3R7G

3.7

10

9

3.7

T8400D-5R5G

5.5

15

13

5.5

T8400D-7R5G

7.5

20

17

7.5

T8400D-11G

11

26

25

11

T8400D-15G

15

35

32

15

T8400D-18.5G

18.5

38

37

18.5

T8400D-22G

22

46

45

22

T8400D-30G

30

62

60

30

T8400D-37G

37

76

75

37

T8400D-45G

45

92

90

45

T8400D-55G

55

113

110

55

T8400D-75G

75

157

150

75

T8400D-90G

90

180

176

90

T8400D-110G

110

214

210

110

T8400D-132G

132

256

253

132

T8400D-160G

160

307

300

160
