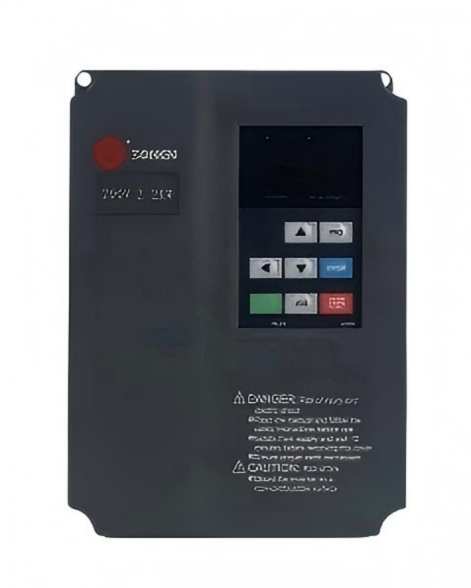

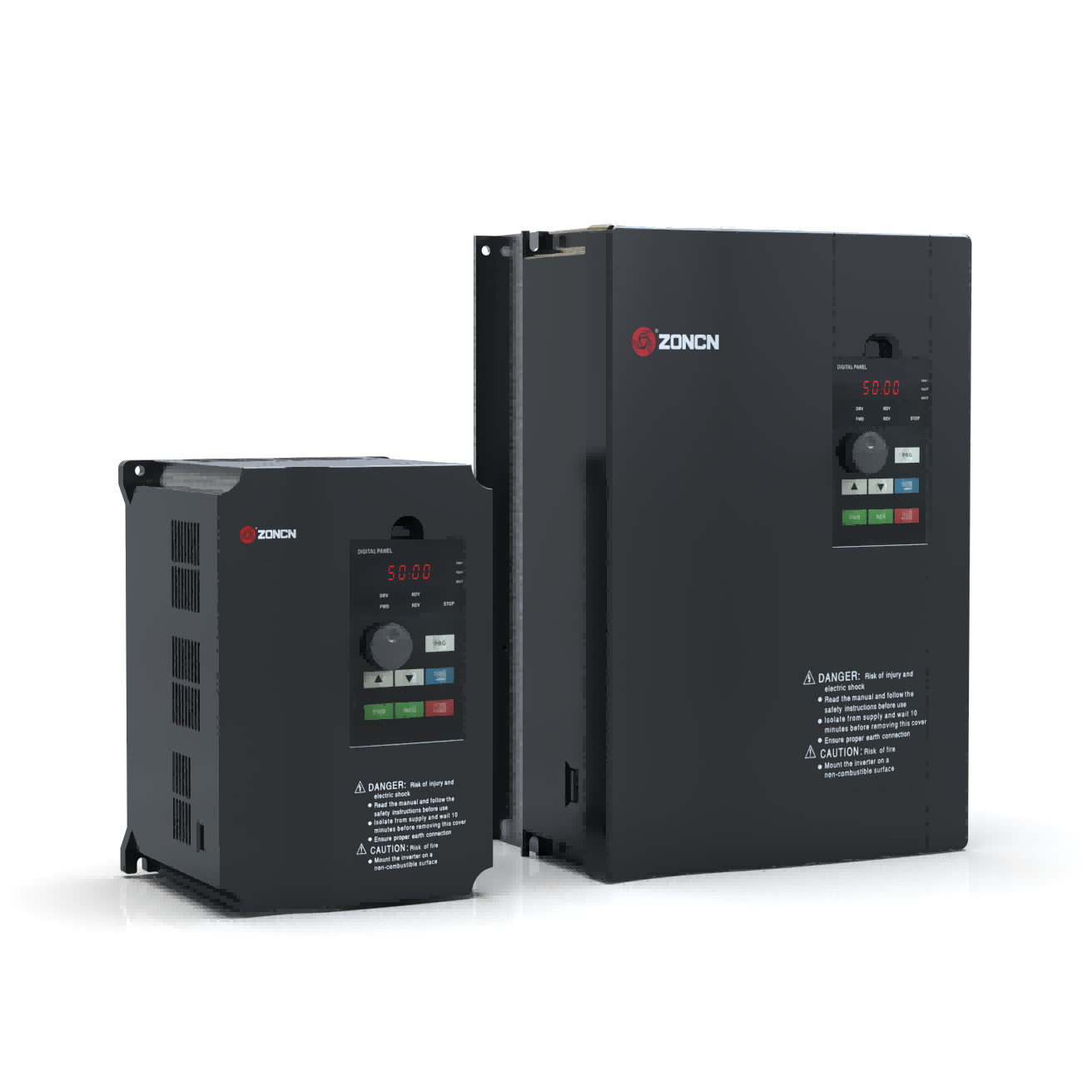

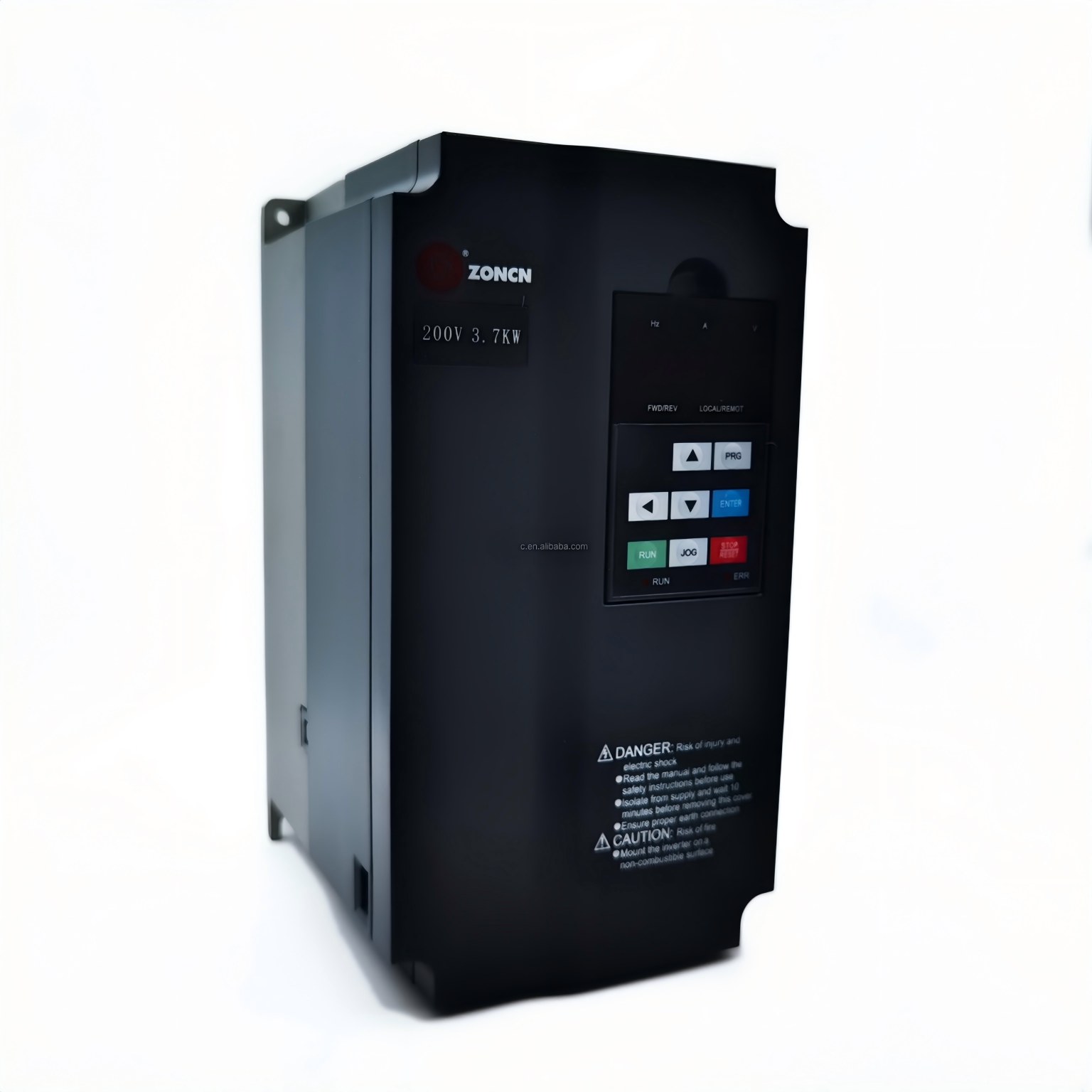

Z8000系列高性能闭环矢量控制

控制模式

无传感器磁通矢量控制（SFVC）

闭环矢量控制（CLVC）

电压/频率 (V/F) 控制

最大频率

矢量控制：0–320 Hz

V/F 控制：0–3200Hz

载波频率

1–16 kHz

载波频率会根据负载特性自动调整。

输入频率

解决方案

D 吉他设置：0.01 Hz

模拟设置：最大频率 x 0.025%

启动扭矩

G型：0.5HZ/150%（SF VC）；0HZ/180%（CL VC）

p 型：0.5Hz/100%

速度范围

1:100（SF VC）

1:1000 (CL VC)

速度稳定性

准确性

±0.5% (SF VC)

0.02%（CL VC）

扭矩控制

准确性

± 5% (CL VC)

过载能力

G 型：额定电流的 150% 持续 60 秒，额定电流的 180% 持续 3 秒。

p 型：额定电流的 120% 持续 60 秒，额定电流的 150% 持续 3 秒。

扭矩提升

固定提升

定制提升幅度 0.1%-30.0%

V/F曲线

直线VIF曲线

多点VIF曲线

N 幂 VIF 曲线（1.2 幂、1.4 幂、1.6 幂、1.8 幂、平方）

VIF分离

两种类型：完全分离；半分离

斜坡模式

直线坡道

S形坡道

四组加/减速时间，范围为 0.0-6500.0 秒。

直流制动

直流制动频率：0.00 Hz 至最大频率

制动时间：0.0-100.0秒

制动作用电流值：0.0%-100.0%

JOG 控制

JOG频率范围：0.00-50.00赫兹

JOG 加速/减速时间：0.0-6500.0秒

内置多种预设速度

它通过简单的方式实现了高达 16 个速度档位。

PLC 功能或 x 个终端状态的组合

板载PID

它轻松实现了过程控制闭环控制系统。

自动电压

调节（AVR）

当市电电压变化时，它可以自动保持恒定的输出电压。

过电压

过流高度

控制

电流和电压均受到限制。

在运行过程中自动进行，以避免因过电压或过电流而频繁跳闸。

扭矩限制和

控制

它可以自动限制扭矩，防止运行过程中频繁发生过电流跳闸。扭矩控制可以在CLVC模式下实现。

支持

多张PG卡

支持旋转变压器PG卡，

差分输入PG卡，uvw差分输入PG卡，解析r PG cardan d oc输入PG

卡片

动力俯冲

通过

负载反馈能量补偿电压下降，从而使交流驱动器能够

继续运行一小段时间。

快速电流

限制

它有助于避免交流驱动器频繁出现过电流故障。

高性能

异步电机和同步电机的控制是通过高灵敏度实现的。

高性能电流矢量控制技术。

时序控制

时间范围：0.0-6500.0分钟

沟通

方法

Modbus（标准），Profibus-DP（可选），CAN link（可选），CAN（可选）

保护模式

电机开机短路检测、输入/输出缺相保护、过电流保护

保护、过压保护、欠压保护、过热保护和过载保护

保护。

输入端

8 个数字输入端子，其中一个支持高达 100 KHz 的高速脉冲输入。

2 个模拟输入端子，其中一个仅支持 0-10V 电压输入，另一个

支持 0-10V 电压输入或 4-20mA 电流输入

频率源

数字设置、模拟电压设置、模拟电流设置、脉冲设置和串行

通信端口设置。

辅助的

频率源

它有十个辅助频率源。它可以实现辅助频率的微调和频率合成。

跑步

命令源

操作面板/控制终端/串行

通信端口

你可以通过多种方式在这些数据源之间进行切换。

输出端

1 个高速脉冲输出端子（开路-

支持 0-100 kHz 方波信号输出的采集卡

1 个数字输出端子

2 继电器输出端子

2 个模拟输出端子：支持 0-20 mA 电流输出或 0-10 V 电压输出

LED显示屏

它会显示参数。

按键锁定和功能选择

它可以部分或完全锁定按键，并定义某些按键的功能范围，以防止误操作。

可选部件

旋转变压器pG卡，差动

输入pG卡、uvw差分输入pG卡、解析r pG卡和oc输入pG卡

安装位置

室内，避免阳光直射、灰尘、腐蚀性气体、可燃气体、油烟、蒸汽、滴水或盐分。

高度

低于1000米

周围的

温度

-10℃~40℃（环境温度在40℃至50℃之间时需降低额定温度）

湿度

相对湿度低于95%，无冷凝

振动

小于 5.9 米/秒² (0.6g)

贮存

温度

-20℃~60℃
