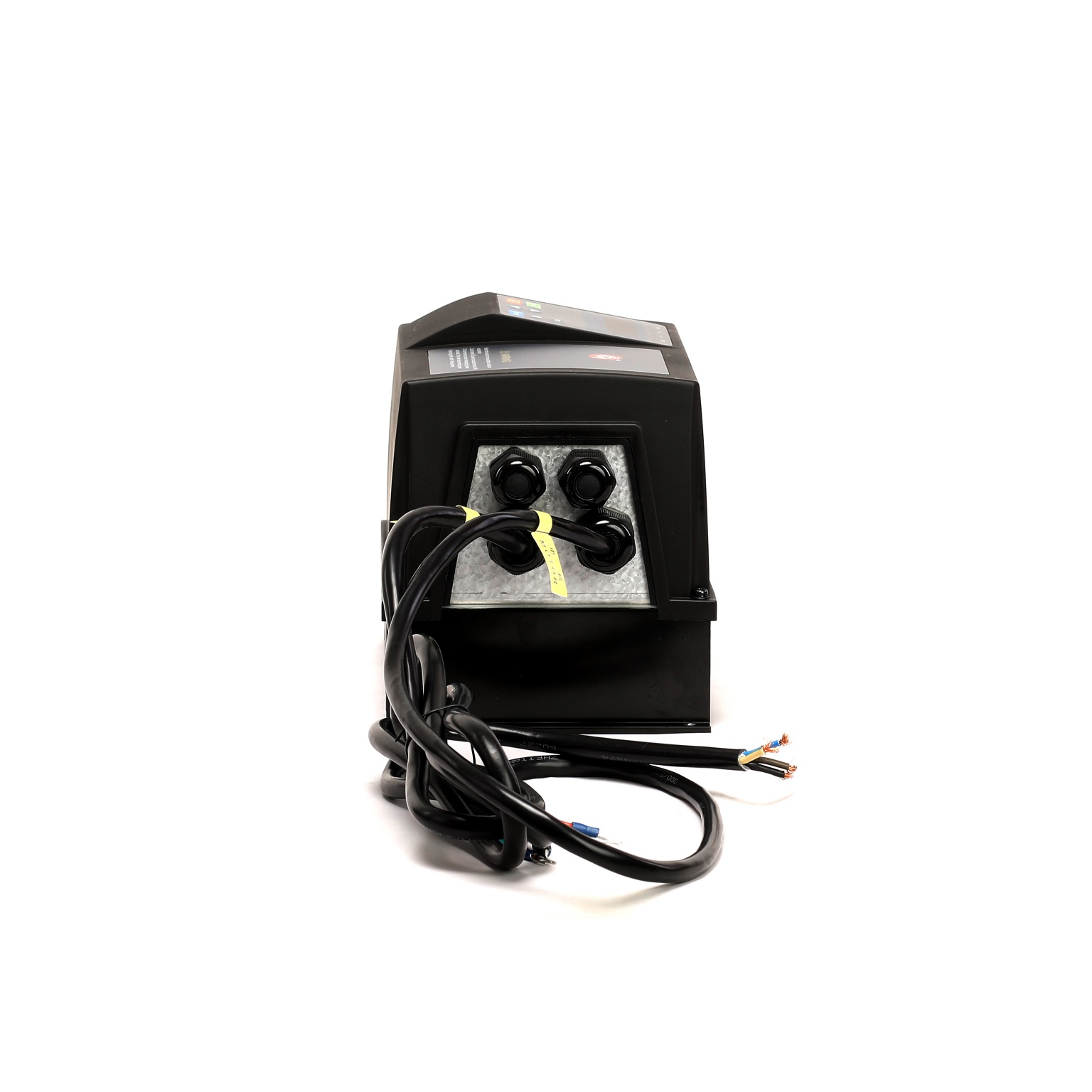

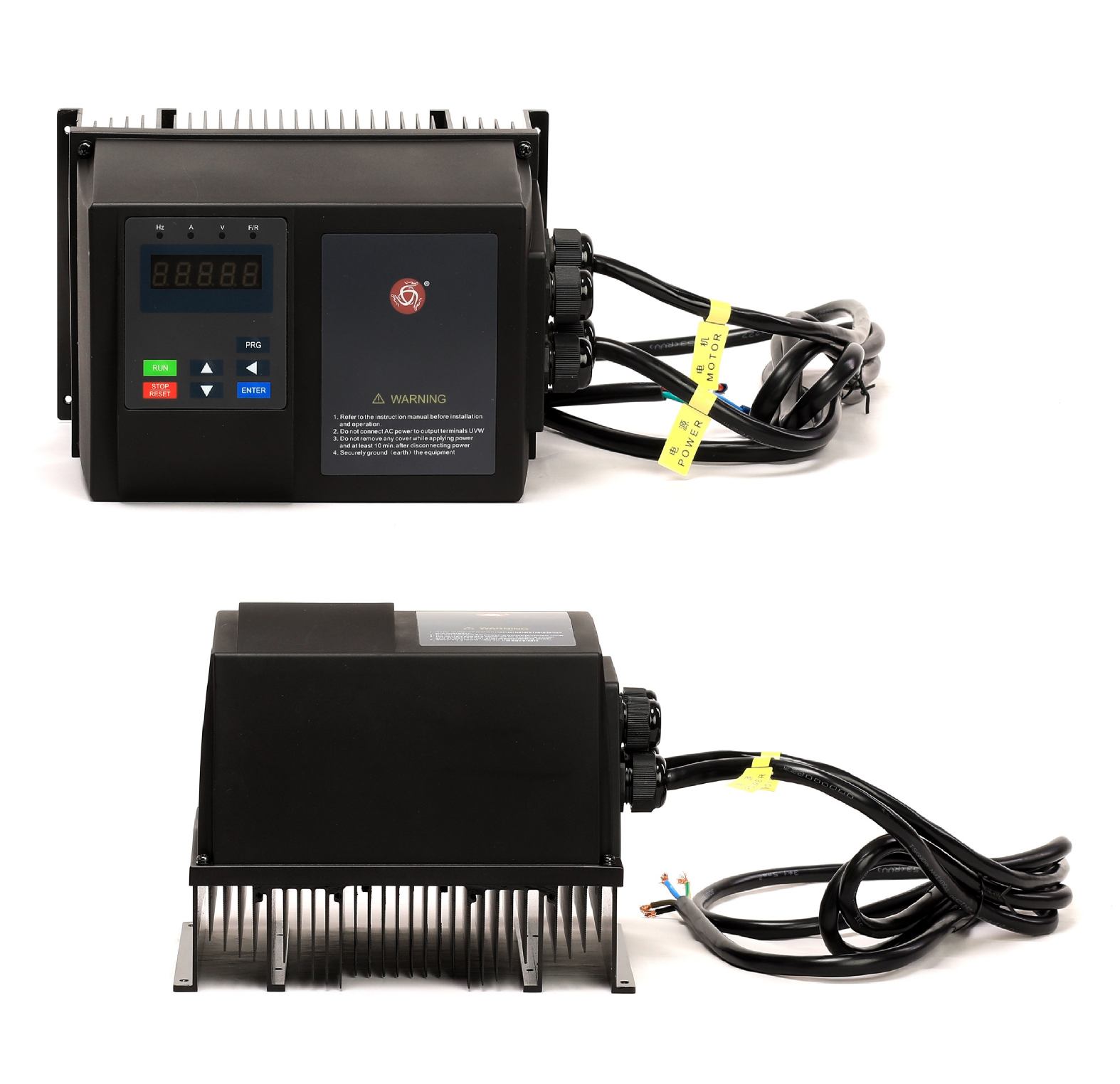

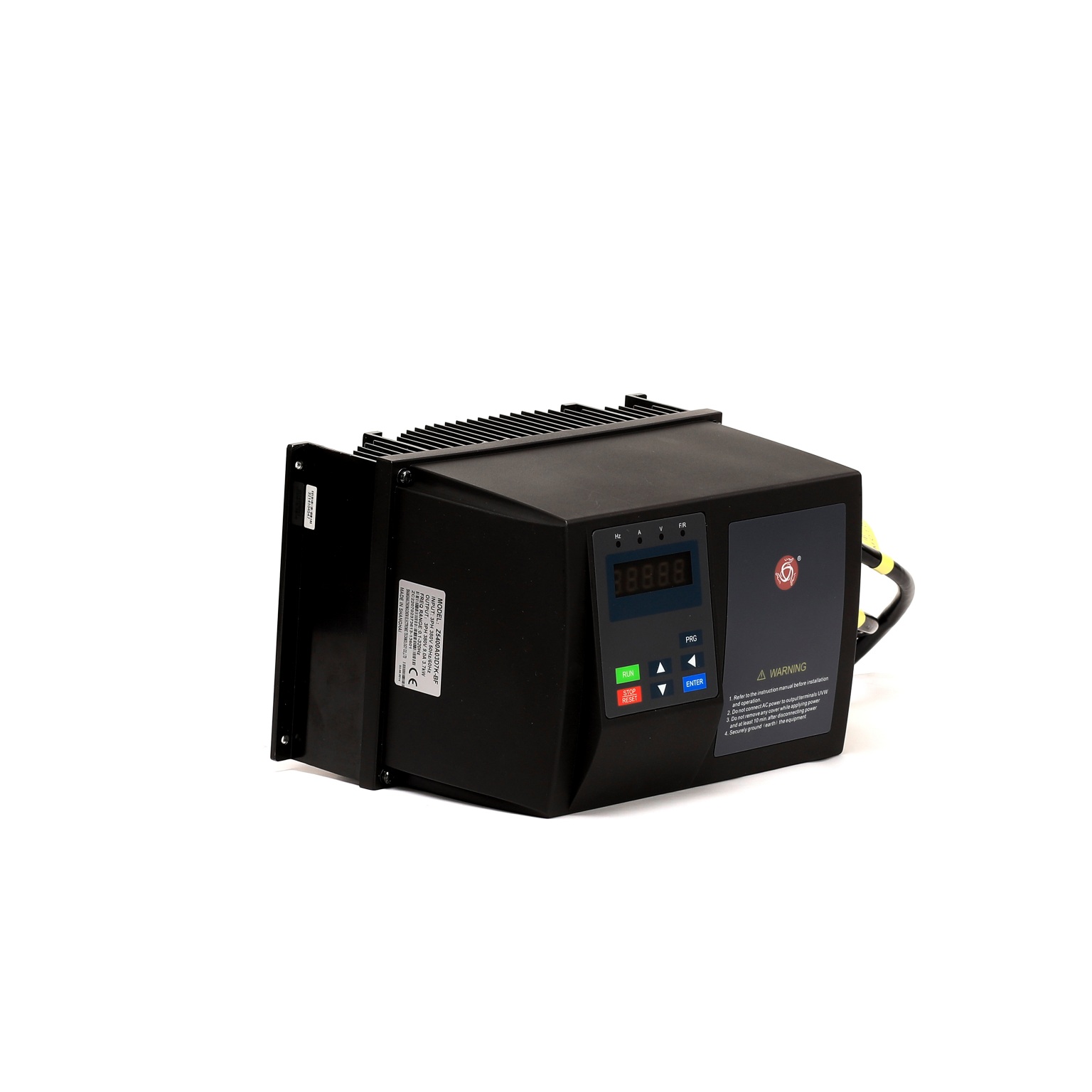

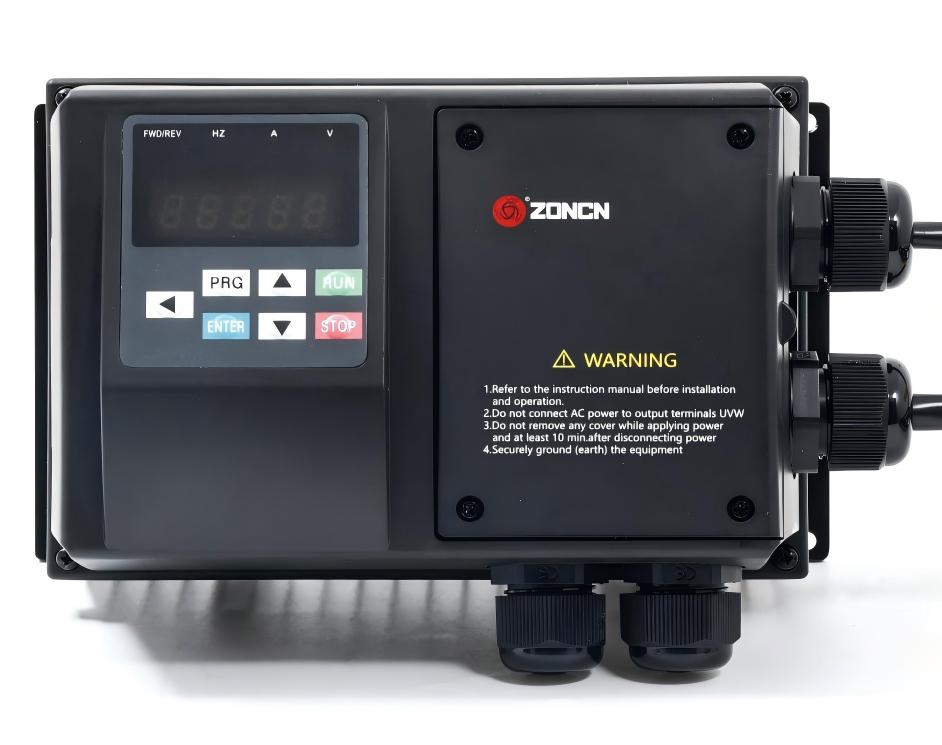

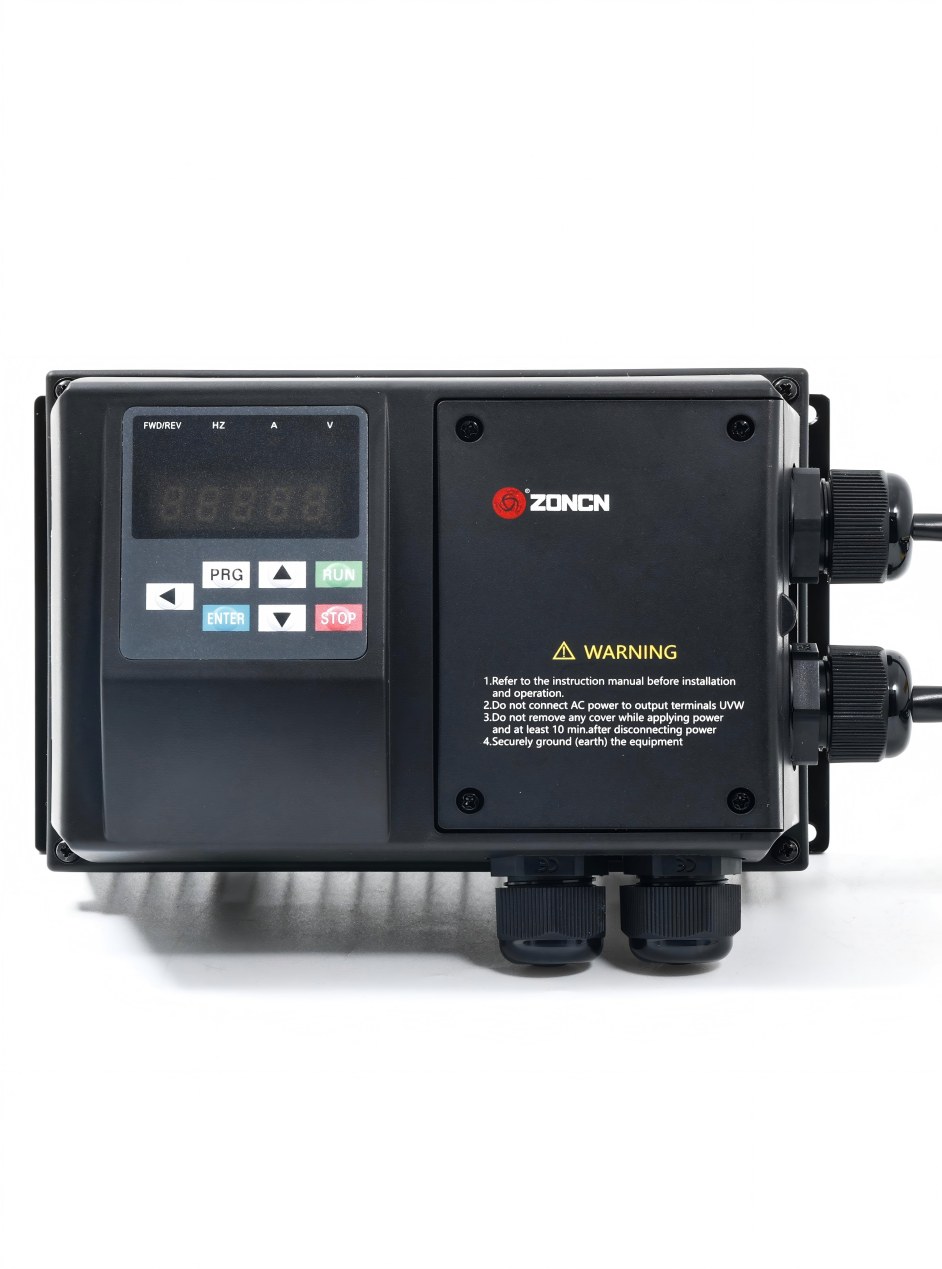

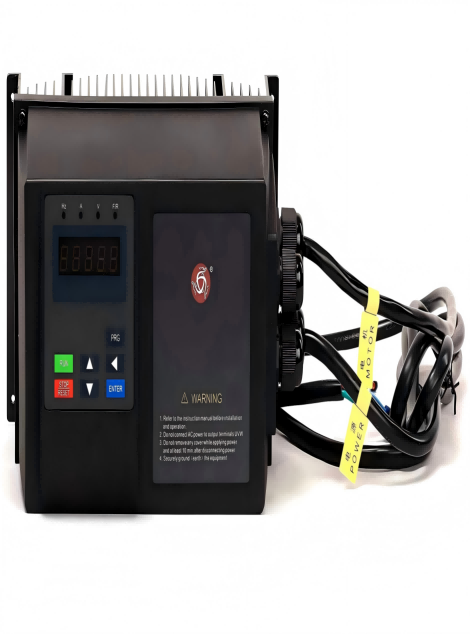

Z5000-BF Series IP54/65 High Protection VFD

Z5000-BF系列IP54/65高防护等级逆变器

Z5000 系列具有防水、定时控制功能和 IP65 防护等级，使其成为重型应用和恶劣环境的理想选择。

商品编号 :
Z5000
订单（最小起订量） :
20
支付 :
Paypal/TT/Western Union
产品来源 :
Shanghai, China
颜色 :
Black
交货时间 :
18-30 days
重量 :
Maximum 35.5 kg

Z5000系列功能强大，在复杂的运行环境中也能表现出色。其IP65防护等级提升了环境适应能力，自动泵更换和报警功能增强了可靠性。多样化的安装方式可满足各种应用场景，使其成为高负荷和严苛条件下可靠供水的理想之选。

可直接安装在电机上或墙上

允许重型设备

矢量控制模式（Z5000系列）

功能：无水停止、定时、防冻、故障换泵、供水报警等；防护等级IP65，可在各种恶劣环境下使用

220V：0.75~2.2kW

380V：0.75~132kW

物品	Z5000BF 规格
控制模式	无传感器磁通矢量控制（SFVC）电压/频率 (V/F) 控制
最大频率	矢量控制：0-320Hz 伏频控制：0-3200Hz
载波频率	1kHz~16kHz 载波频率会根据负载特性自动调整。
输入频率分辨率	数字设置：0.01Hz 模拟设置：最大频率 0.025%
启动扭矩	G：类型：0.5Hz/150%（SVC） P：类型：0.5Hz/100%
速度范围	1:100(SVC)
速度稳定性精度	±0.5%(SVC)
过载能力	G 型：额定电流的 150% 持续 60 秒，额定电流的 180% 持续 3 秒。 P 型：额定电流的 120% 持续 60 秒，额定电流的 150% 持续 3 秒。
扭矩提升	自动增压；自定义增压：0.1%~30.0%
VF曲线	直线V/F曲线；多点V/F曲线；N次方V/F曲线
VF分离	两种类型：完全分离；半分离
斜坡模式	直线坡道；S形坡道；四组加减速时间：0~6500.0秒
自动电压调节（AVR）	当市电电压变化时，它可以自动保持恒定的输出电压。
快速电流限制	它有助于避免交流驱动器频繁出现过电流故障。
扭矩限制和控制	当市电电压变化时，它可以自动保持恒定的输出电压。
板载PID	它轻松实现了过程控制闭环控制系统。
JOG 控制	JOG频率范围：0.00–50.00 Hz JOG 加速/减速时间：0.0–6500.0 秒
直流制动	直流制动频率：0.00Hz 至最大频率制动时间：制动作用电流值：0.0-100.0秒
瞬间断电不会停止	负载反馈能量可以补偿电压下降，使交流驱动器能够继续运行一段时间。
时序控制	计时范围：0.0分钟~6500.0分钟
沟通	RS485/以太网（可选）
运行命令通道	通过面板、控制端子和串行通信端口，可以通过多种方式进行切换。
频率源	它提供10种频率源，包括数字模拟电压、模拟电流、脉冲和串口输入。可以通过多种方式进行切换。
辅助频率源	10种频率源，可轻松实现微调，频率合成器
输入端子	6 个数字输入端子，其中一个支持高达 100 kHz 的高速脉冲信号

模型	额定输出功率（千瓦）	额定输入电流（A）	额定输出电流（A）	电机功率（千瓦）
输入电压（伏）：1相交流220V±15%
Z5200A0D75K-BF	0.75	7.2	5	0.75
Z5200A01D5K-BF	1.5	10	7	1.5
Z5200A02D2K-BF	2.2	16	11	2.2
输入电压（伏）：3相交流380V±15%
Z5400A0D75K-BF	0.75	3.8	2.5	0.75
Z5400A01D5K-BF	1.5	5	3.7	1.5
Z5400A02D2K-BF	2.2	5.8	5	2.2
Z5400A03D7K-BF	3.7	10	9	3.7
Z5400A05D5K-BF	5.5	15	13	5.5
Z5400A07D5K-BF	7.5	20	17	7.5
Z5400A0011K-BF	11	26	25	11
Z5400A0015K-BF	15	35	32	15
Z5400A0018K-BF	18	38	37	18
Z5400A0022K-BF	22	46	45	22
Z5400A0030K-BF	30	62	60	30
Z5400A0037K-BF	37	76	75	37
Z5400A0045K-BF	45	92	90	45
Z5400A0055K-BF	55	113	110	55
Z5400A0075K-F	75	157	150	75
Z5400A0090K-BF	90	180	176	90
Z5400A0110K-BF	110	214	210	110
Z5400A0132K-BF	132	256	253	132
Z5400A0160K-BF	160	307	300	160

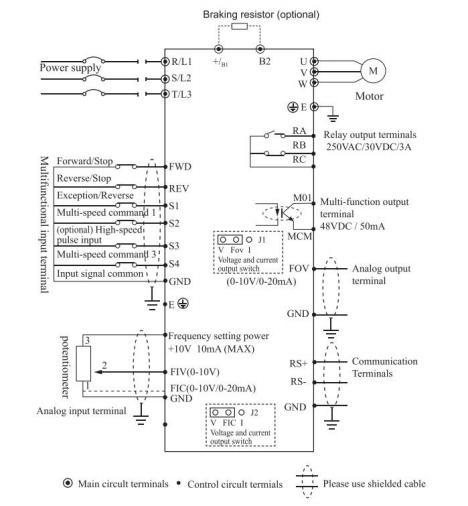

典型接线图

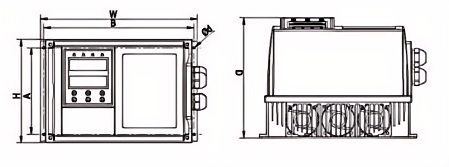

a. 水平安装

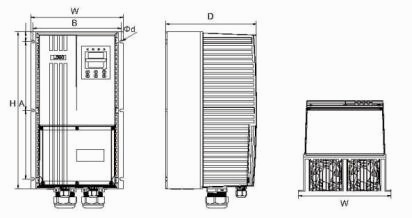

b. 垂直安装

45-110千瓦

模型	发动机	输出电流	W	H	D	A	B	Φd
Z5200A0D75K-BF	0.75	5	188	122	134	178	105	4
Z5200A01D5K-BF	1.5	7
Z5200A02D2K-BF	2.2	11
Z5400A0D75K-BF	0.75	2.5
Z5400A01D5K-BF	1.5	3.7
Z5400A02D2K-BF	2.2	5
Z5400A03D7K-BF	3.7	9	235	154	179	225	129	4
Z5400A05D5K-BF	5.5	13
Z5400A07D5K-BF	7.5	17
Z5400A0011K-BF	11	25
Z5400A0D75K-BF-V	0.75	2.5	140	190	138	130	160	4.5
Z5400A01D5K-BF-V	1.5	3.7
Z5400A02D2K-BF-V	2.2	5
Z5400A03D7K-BF-V	3.7	9	192	280	178	180	200	5.5
Z5400A05D5K-BF-V	5.5	13
Z5400A07D5K-BF-V	7.5	17
Z5400A0011K-BF-V	11	25
Z5400A0015K-BF	15	32
Z5400A0018K-BF	18	37	236	300	204	225	250	7
Z5400A0022K-BF	22	45	236	300	204	225	250	7
Z5400A0030K-BF	30	60	236	400	231	225	175+175	7
Z5400A0037K-BF	37	75	236	400	231	225	175+175	7
45-110千瓦
45-110千瓦
模型	发动机	输出电流	W	H	H1	D	A	B	Φd
Z5400A0045K-BF	45	90	300	450	482	278	210	465	9
Z5400A0055K-BF	55	110	300	450	482	278	210	465	9
Z5400A0075K-BF	75	150	400	520	560	275	300	535	9
Z5400A0090K-BF	90	176
Z5400A0110K-BF	110	210
Z5400A0132K-BF	132	253	400	800	864	321.5	330	780	11
Z5400A0160K-BF	160	300	400	800	864	321.5	330	780	11
