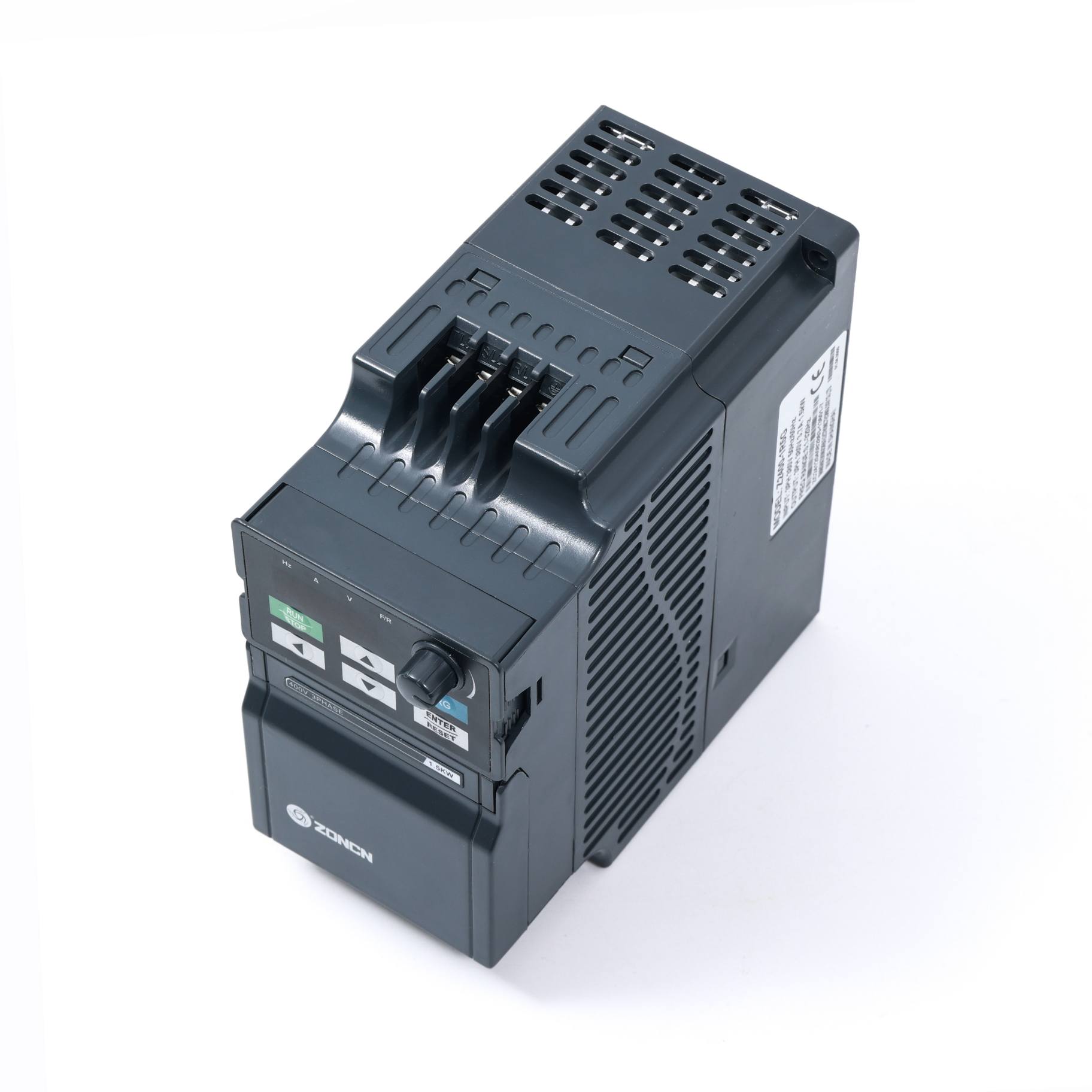

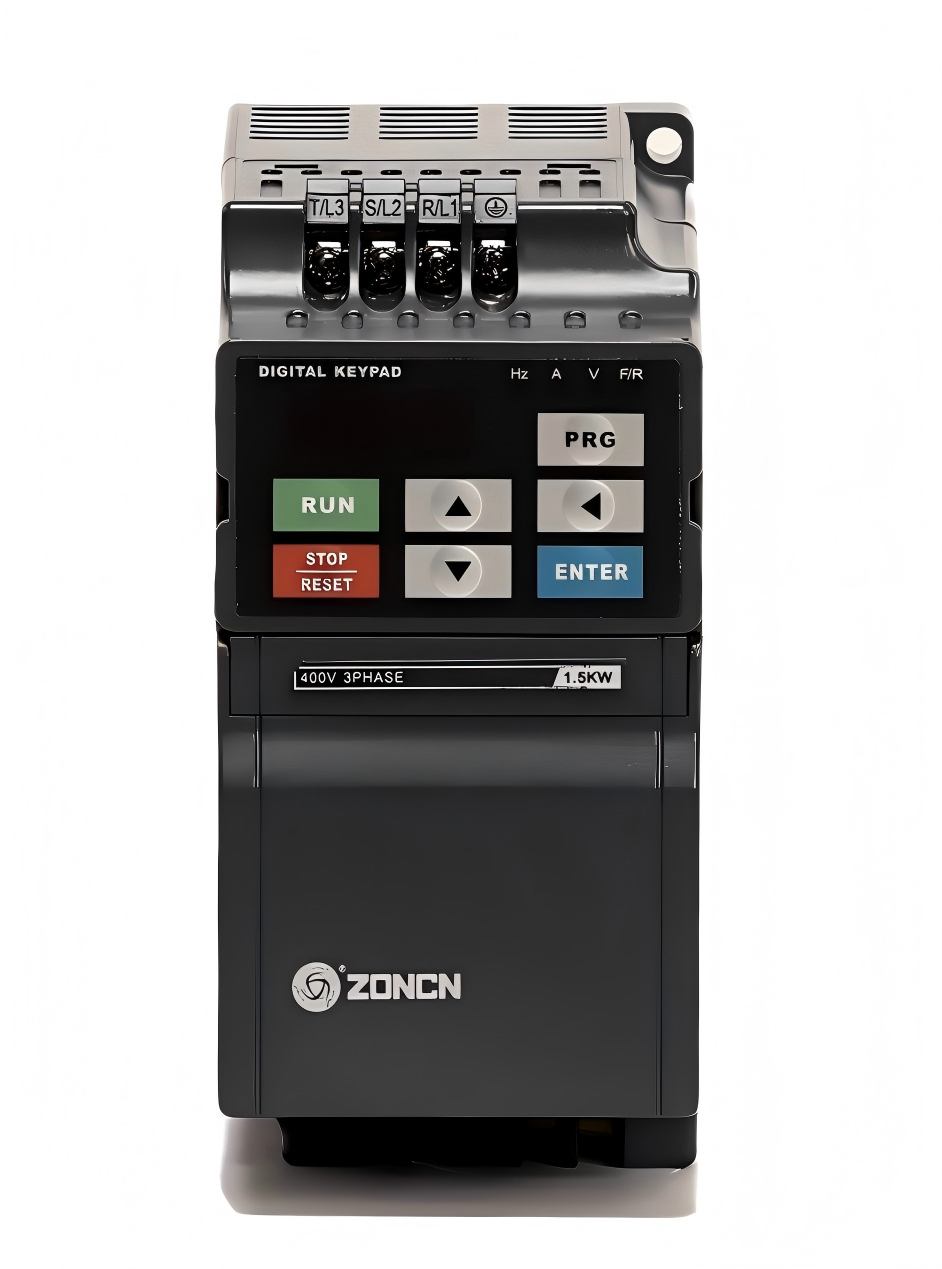

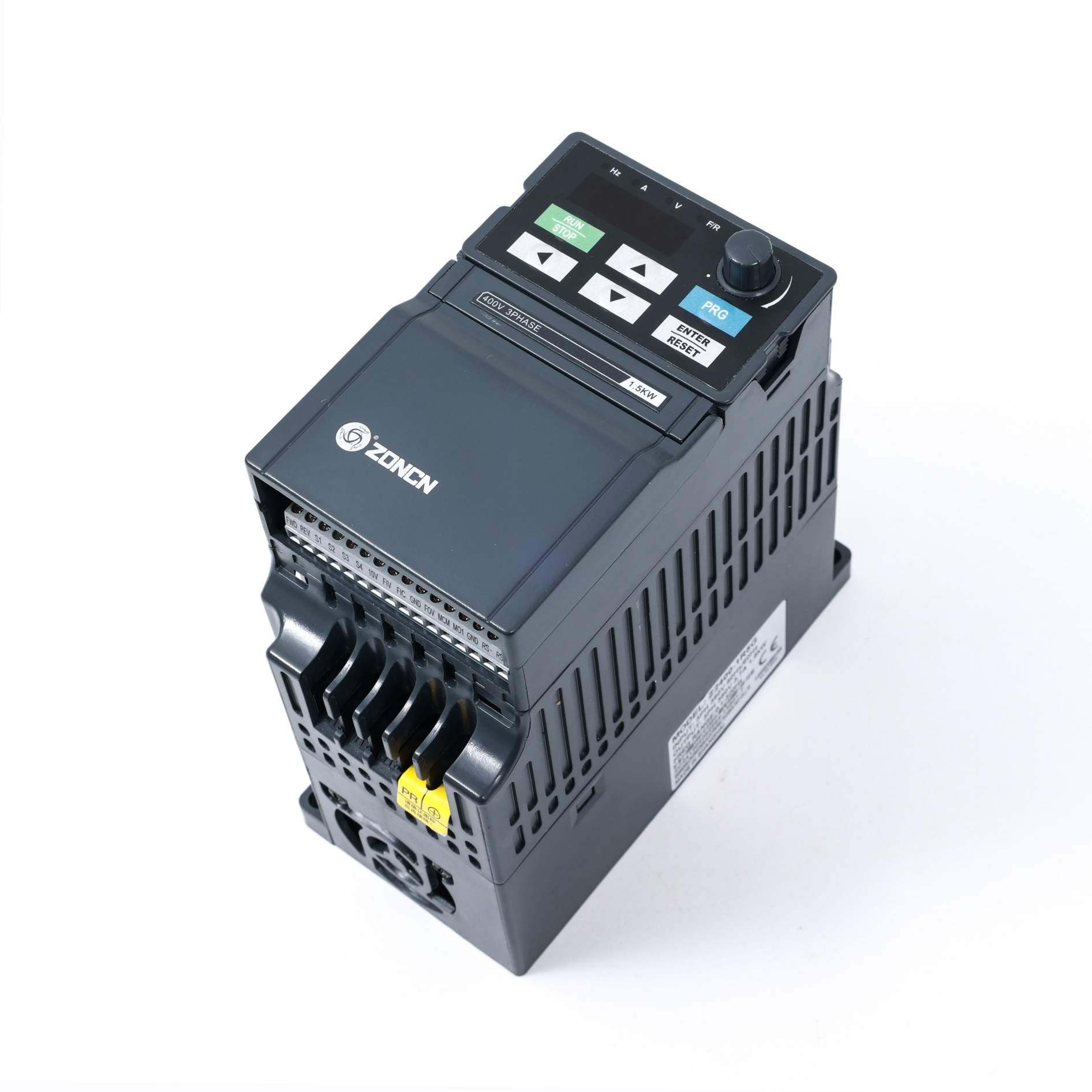

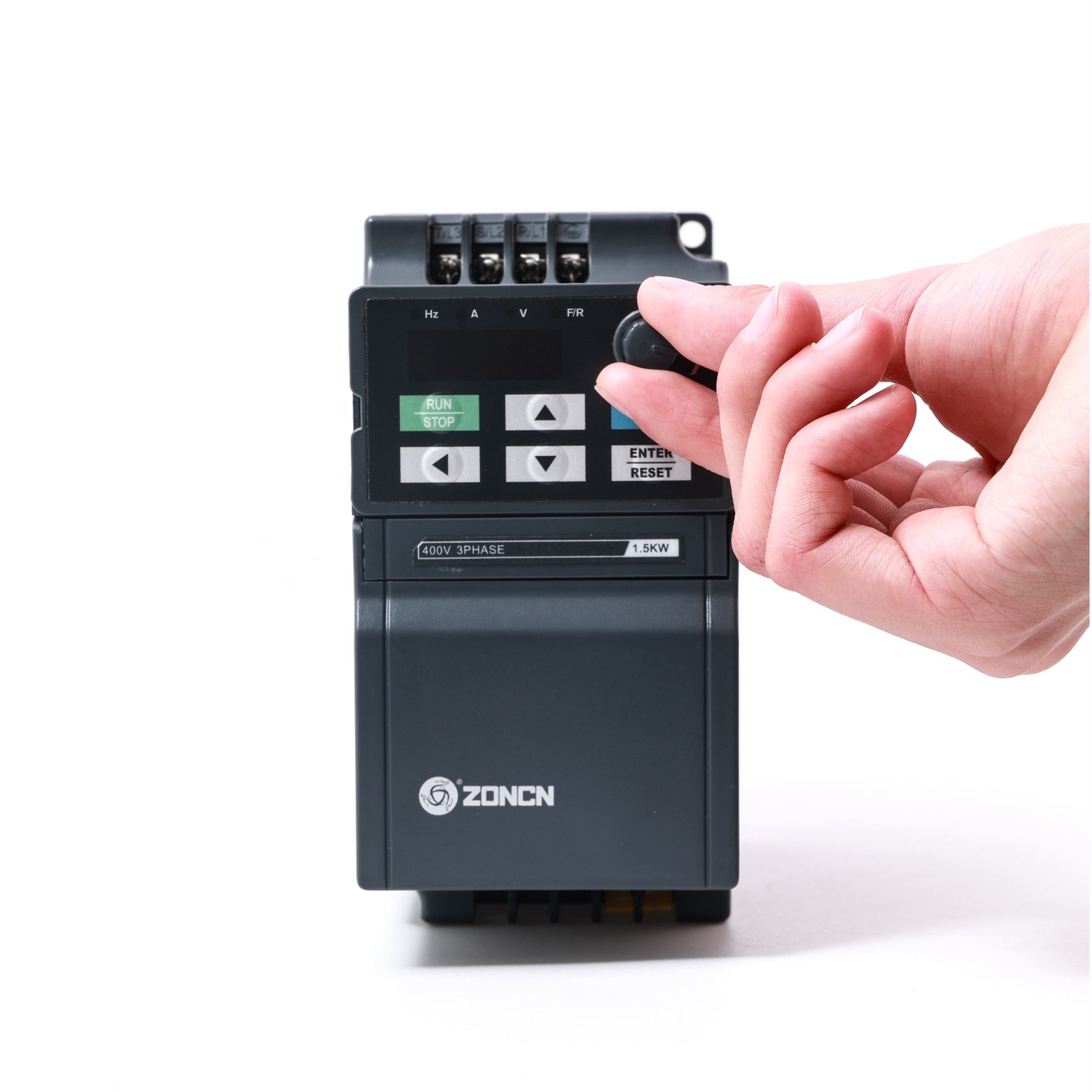

Z2000系列是一款紧凑型高性能矢量变频器，具有强大的过载能力和高转矩输出，确保电机在重载下平稳启动。其精巧紧凑的设计集成了先进的电力电子技术，可实现精确的速度和转矩控制，使其成为效率和可靠性至关重要的工业应用的理想之选。该系列变频器配备了全面的保护机制，包括过流、过压、过热和缺相保护，可有效保护变频器和连接的电机免受潜在损坏，从而延长系统寿命并减少停机时间。此外，Z2000系列还支持永磁同步电机（PMSM）控制，进一步提升系统整体效率。
产品特性
· 无感知磁通矢量控制 (VC) V/F（电压/频率）控制
·过载能力为额定电流的 150% 时 60 秒，额定电流的 180% 时 3 秒。
·共有十个辅助频率源。
·它可以实现辅助频率的微调和频率合成
· 支持永磁电机（Z2000 T系列）
功率范围：220V 0.4~7.5kW
380伏 0.75~450千瓦
技术规格
| 物品 | Z2000 规格 | |
| 标准功能 | 控制模式 | 无感知磁通矢量控制（SFVC）电压/频率（V/F）控制 |
| 最大频率 | 矢量控制：0-320Hz；VF控制：0-3200Hz | |
| 载波频率 | 载波频率为 1-16kHz，会根据负载特性自动调节。 | |
| 输入频率解 | 数字设置：0.01Hz 模拟设置：最大频率×0.025% | |
| 启动扭矩 | G型：0.5Hz/150%（SFVC）P型：0.5Hz/100% | |
| 速度范围 | 1:100 | |
速度稳定性精度 | ±0.5% | |
过载能力 | G 型：额定电流的 150% 持续 60 秒，额定电流的 180% 持续 3 秒。 P型：额定电流的120%持续60秒，额定电流的150%持续3秒 | |
| 扭矩提升 | 自动增压；自定义增压 0.1%-30.0% | |
| VF曲线 | 直线V/F曲线；多点V/F曲线；N次方V/F曲线 | |
| V/F分离 | 两种类型：完全分离；半分离 | |
斜坡模式 | 直线坡道；S形坡道； 四组加/减速时间，范围为 0.0-6500.0 秒。 | |
直流制动 | 直流制动频率：0.0Hz 至最大频率 制动时间：0.0~100.0秒；制动作用电流值：0.0%~100.0% | |
JOG 控制 | 点动频率范围：0.00~50.00Hz JOG 加/减速时间：0.0~6500.0秒 | |
| 机载多预设速度 | 它通过简单的 PLC 功能或 X 端子状态的组合来实现多达 16 种速度。 | |
| 板载PID | 它轻松实现了过程控制闭环控制系统。 | |
| 自动电压调节（AVR） | 当市电电压变化时，它可以自动保持恒定的输出电压。 | |
| 自动电压/过流失速控制 | 运行过程中，电流和电压会自动限制，以避免因过电压/过电流而频繁跳闸。 | |
| 快速电流限制 | 这有助于避免交流驱动器频繁发生过电流故障。 | |
| 扭矩限制和控制 | 当市电电压变化时，它可以自动保持恒定的输出电压。 | |
规格
| 模型 | 额定输出功率（千瓦） | 额定输入电流（A） | 额定输出电流（A） | 配备电机（千瓦） |
| 输入电压(V):1相/3相交流220V±15% | ||||
Z2200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
Z2200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| 输入电压(V)：3相交流380V±15% | ||||
Z2400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
Z2400-3R7G/5R5P | 3.7/5.5 | 10/15.0 | 9.0/13 | 3.7/5.5 |
Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
Z2400-7R5P | 7.5 | 20 | 17 | 7.5 |
Z2400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
Z2400-11G/15P | 11/15.0 | 26/35 | 25/32 | 11/15.0 |
Z2400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
Z2400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
Z2400-55G | 55 | 105 | 110 | 55 |
Z2400-75P | 75 | 140 | 150 | 75 |
Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
Z2400-220G/250P | 220/250 | 410/460 | 420/470 | 220/250 |
Z2400-250G/280P | 250/280 | 460/500 | 470/520 | 250/280 |
Z2400-280G/315P | 280/315 | 500/580 | 520/600 | 280/315 |
Z2400-315G/350P | 315/350 | 580/620 | 600/640 | 315/350 |
Z2400-350G/400P | 350/400 | 620/670 | 640/690 | 350/400 |
Z2400-400G/450P | 400/450 | 670/790 | 690/790 | 400/450 |
Z2400-450G/500P | 450/500 | 790/835 | 790/860 | 450/500 |

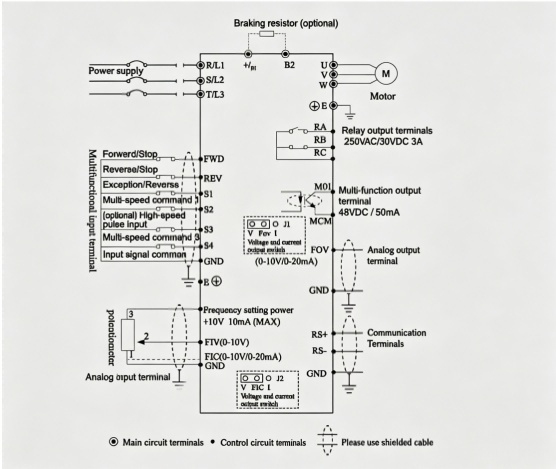

典型接线图
评论：
1：37kW以下（含37kW）内置制动单元，45~160kW内置制动单元为可选配置。2：30~160kW内置直流电抗器为可选配置。
2：内置直流电抗器，功率范围为 30~160kW，为可选配置。
方面
（1）0.4-22千瓦
（2）30-160千瓦
模型 | 外形尺寸（毫米） | 安装尺寸（毫米） | 反应堆可选 | |||||
| W | H | H1 | D | A | B | Φd | ||
Z2200-0R4G | 72 | 142 |
一 | 152 | 62.7 | 132.7 | 5 |
一 |
Z2200-0R75G | ||||||||
Z2200-1R5G | ||||||||
Z2200-2R2G | 100 | 183 | 一 | 143 | 90 | 173 | 5 | 一 |
Z2200-3R7G | ||||||||
Z2200-5R5G | 130 | 260 | 一 | 184 | 120 | 250 | 5 | 一 |
Z2200-7R5G | ||||||||
Z2400-0R4G |
72 |
142 |
一 |
152 |
62.7 |
132.7 |
5 |
一 |
Z2400-0R75G | ||||||||
Z2400-1R5G | ||||||||
Z2400-2R2G | ||||||||
Z2400-3R7G/5R5P | 100 | 183 | 一 | 143 | 90 | 173 | 5 | 一 |
Z2400-5R5G | ||||||||
Z2400-7R5P | 130 | 260 |
一 | 184 | 120 | 250 | 5 |
一 |
Z2400-7R5G/11P | ||||||||
Z2400-11G/15P | ||||||||
Z2400-15G/18.5P | 195 | 280 |
一 | 179 | 182.5 | 266 | 7 |
一 |
Z2400-18.5G/22P | ||||||||
Z2400-22G/30P | ||||||||
Z2400-30G/37P | 245 | 390 | 425 | 193 | 180 | 410 | 7 |
内置直流电源 反应堆 （选修的） |
Z2400-37G/45P | ||||||||
Z2400-45G/55P | 300 | 500 | 540 | 252 | 200 | 522 | 9 | |
Z2400-55G | ||||||||
Z2400-75P | ||||||||
Z2400-75G/90P | 338 | 546 | 576 | 256.5 | 270 | 560 | 9 | |
Z2400-90G/110P | 338 | 550 | 580 | 300 | 270 | 564 | 9 | |
Z2400-110G/132P | ||||||||
Z2400-132G/160P | 400 | 675 | 715 | 310 | 320 | 695 | 11 | 无直流电抗器 |
Z2400-160G/185P | ||||||||
Z2400-132G/160PZ | 400 | 871.5 | 915 | 310 | 320 | 895 | 11 | 内置直流电源 反应堆 |
Z2400-160G/185PZ | ||||||||
