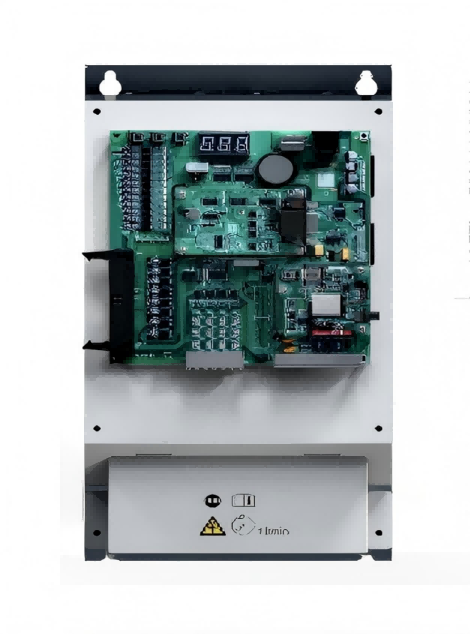

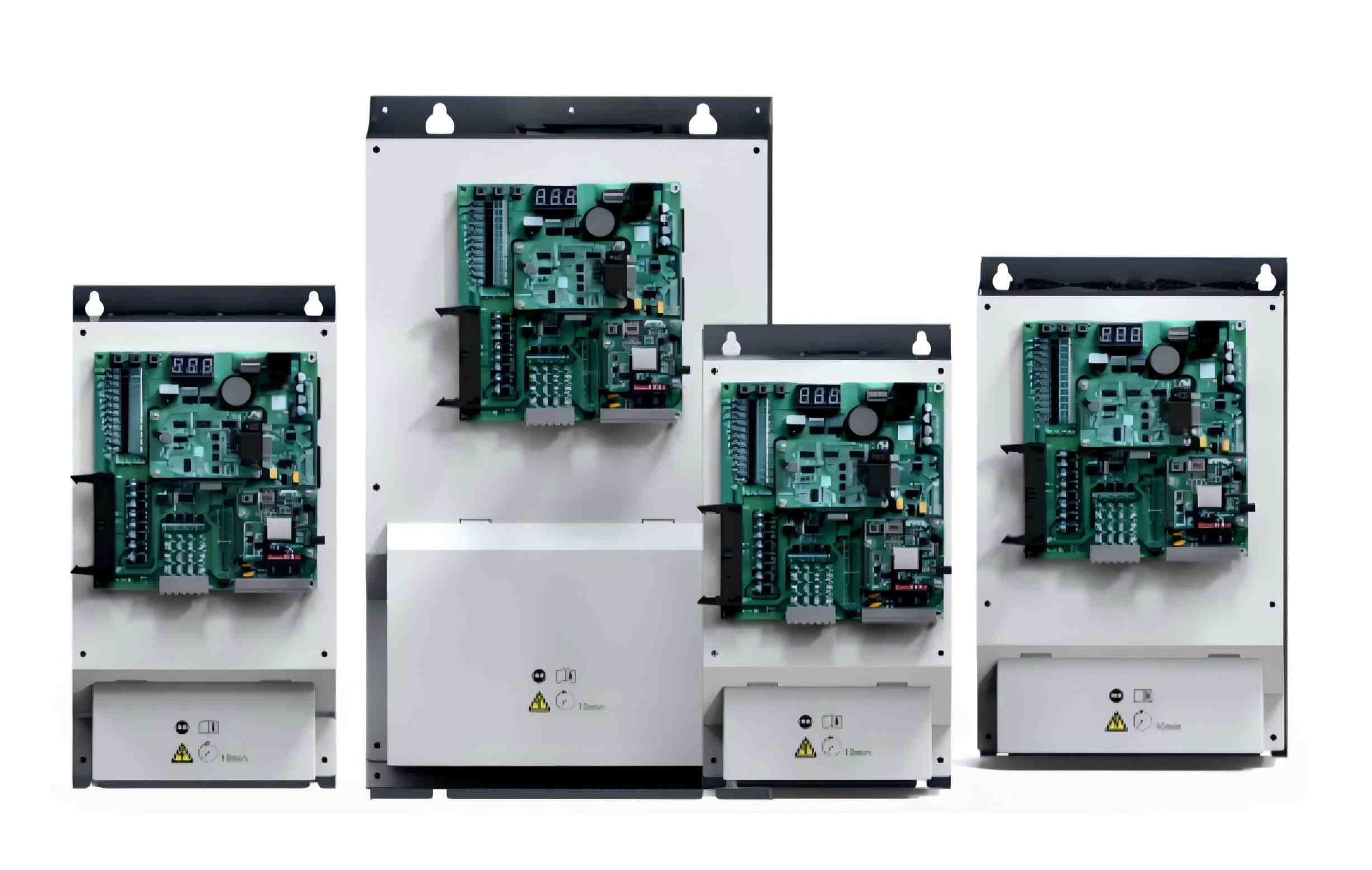

这款先进的电梯系统集成了CAN总线、Modbus、物联网和实时时钟，可实现智能楼宇管理，并具备灵活的应急预案、短时站自动运行、UCMP（统一通信多点通信）和制动力检测功能。它采用集成控制/驱动、易于操作的参数、人性化的键盘设计以及多种调试方式（PC、控制面板、移动APP），操作简便。多重安全保护、容错设计、极低的事故处理需求、高效散热/气流以及强大的环境适应性，确保了安全性和可靠性。高性能矢量控制、平稳的启停和可调载波频率，带来更舒适的乘坐体验。一体化结构、减少布线/空间占用、多种通信接口、模块化配件、远程访问（GPRS/蓝牙）以及两线并联连接，使其更加经济高效。
产品特性
更高级
• 集成了先进的CAN总线、Modbus和物联网通信技术
• 内置精确的实时时钟，提供丰富的分时控制功能，便于智能楼宇管理。
• 灵活的应急响应行动计划。
• 短期站点会自动识别和运行。
• UCMP 和制动力检测功能。
更易于使用
• 集成控制和驱动，结构紧凑，方便小型计算机房或无计算机房设计。
• 功能参数设计得易于操作，便于调试。
人性化的键盘设计使电梯的检查、维护和调试变得简单轻松。
• 支持多种调试方式：PC 主机软件调试、操作面板调试和移动 APP 调试。
更安全、更可靠
• 多重安全保护：全面防止过压、欠压、过流、过热和短路。
• 硬件和软件的容错设计。
• 多种故障处理方式，以最大限度地减少事故（触底、触顶）。
这将确保安全运行。
• 高效散热片或气流设计确保在高温环境下稳定运行。
• 环境适应性强，完全能够抵抗电网波动、灰尘、高温和雷击。
更舒适
高性能矢量控制能够精确控制电机扭矩和速度，充分发挥电机性能，从而提高舒适度。
• 平稳的起步、停止和加速控制可减少行驶过程中的摇晃。
• 可调节载波频率降低电机噪声
更经济实惠
• 一体化结构设计，集成控制和驱动单元，减少了外部布线，节省了安装空间；简化了系统架构，降低了安装成本。
• 多种通信接口，包括 CAN、RS485 和 Modbus，可与楼宇管理系统无缝集成。
• 灵活多样的模块化配件。
• 支持 GPRS 和蓝牙接入，用于远程故障诊断和参数设置。
• 两根电线可以轻松并联连接，无需额外的群组控制板。
技术规格
项目 | 规格 |
|
输入/输出 | 相数、电压、频率 | 单相 220-240V，50/60Hz |
三相 220V/380V/480V，50/60Hz | ||
允许的电压波动 | -10%~10% | |
允许的频率变化 | -5%~5% | |
电压 | 0~220VAC；0~380VAC | |
频率 | 0~99Hz | |
输出频率分辨率 | 0.01赫兹 | |
控制特性 | 最高楼层 | 48 |
电梯速度 | ≤4.00米/秒 | |
组控制量 | ≤8 | |
沟通方式 | 能 | |
控制方法 | PG矢量控制 | |
启动扭矩 | 根据负载情况，最高可达 200%。 | |
速度控制范围 | 1:1000（带PG矢量控制） | |
速度控制精度 | ±0.05%（采用PG载体对照） | |
扭矩限制 | 200% | |
扭矩精度 | ±5% | |
频率控制范围 | 0~99Hz | |
频率精度 | ±0.1% | |
频率设定分辨率 | 0.01Hz/99Hz | |
制动扭矩 | 150%（外部制动电阻） | |
加速和减速时间 | 0.1~8秒 | |
载波频率 | 2~16kHz | |
保护功能 | 过电压, 欠压过热、短路和 过电流保护。 | |
规格
控制器模型 | 电源容量（千伏安） | 输入电流（A） | 输出电流（A） | 兼容电机（千瓦） |
单相220V，电压范围220V～240V，50Hz/60Hz | ||||
T3200-1R5G-2 | 3.2 | 9.2 | 5.2 | 1.5 |
T3200-2R2G-2 | 4.5 | 13.3 | 7.5 | 2.2 |
T3200-3R7G-2 | 6.7 | 17.9 | 10.3 | 4 |
T3200-5R5G-2 | 7.6 | 31.3 | 19 | 5.5 |
T3200-11G-2 | 18 | 42.6 | 27.7 | 11 |
T3200-15G-2 | 20 | 52.6 | 34.6 | 15 |
三相220V，电压范围220V～240V，50Hz/60Hz | ||||
T3200-3R7G | 7.6 | 20.5 | 18 | 4 |
T3200-5R5G | 10.2 | 29 | 27 | 5.5 |
T3200-7R5G | 13.5 | 36 | 33 | 7.5 |
T3200-11G | 19.5 | 41 | 39 | 11 |
T3200-15G | 25 | 49 | 48 | 15 |
T3200-18R5G | 28.5 | 62 | 60 | 18.5 |
T3200-22G | 32 | 76.4 | 74 | 22 |
三相380V，电压范围380V～440V，50Hz/60Hz | ||||
T3400-3R7G | 8 | 10.5 | 9 | 3.7 |
T3400-5R5G | 11.5 | 14.8 | 13 | 5.5 |
T3400-7R5G | 15 | 20.5 | 18 | 7.5 |
T3400-11G | 22 | 29 | 27 | 11 |
T3400-15G | 29.7 | 36 | 33 | 15 |
T3400-18R5G | 37.6 | 41 | 39 | 18.5 |
T3400-22G | 45 | 49.5 | 48 | 22 |
T3400-30G | 53 | 62 | 60 | 30 |
T3400-37G | 40.8 | 77 | 75 | 37 |
T3400-45G | 52 | 93 | 91 | 45 |
T3400-55G | 62.5 | 113 | 112 | 55 |
三相480V，范围440V～500V，50Hz/60Hz | ||||
T3400-3R7G-5 | 9 | 10.5 | 9 | 3.7 |
T3400-5R5G-5 | 13 | 14.8 | 13 | 5.5 |
T3400-7R5G-5 | 17 | 20.5 | 18 | 7.5 |
T3400-11G-5 | 25 | 29 | 27 | 11 |
T3400-15G-5 | 33 | 36 | 33 | 15 |
T3400-18R5G-5 | 43 | 41 | 39 | 18.5 |
T3400-22G-5 | 51 | 49.5 | 48 | 22 |
T3400-30G-5 | 61 | 62 | 60 | 30 |
T3400-37G-5 | 65 | 77 | 75 | 37 |
T3000系列规格（适用于别墅梯子）
控制器模型 | 电源容量（千伏安） | 输入电流（A） | 输出电流（A） | 兼容电机（千瓦） |
单相220V，电压范围220V～240V，50Hz/60Hz | ||||
T3200-1R5G-LJ | 3.2 | 9.2 | 5.2 | 1.5 |
T3200-2R2G-LJ | 4.5 | 13.3 | 7.5 | 2.2 |
T3200-3R7G-LJ | 6.7 | 17.9 | 10.3 | 4 |
三相380V，电压范围380V～440V，50Hz/60Hz | ||||
T3400-3R7G-LJ | 8 | 10.5 | 9 | 3.7 |
T3400-5R5G-LJ | 11.5 | 14.8 | 13 | 5.5 |
T3400-7R5G-LJ | 15 | 20.5 | 18 | 7.5 |
