T200系列多功能高性能矢量变频器

最大频率

矢量控制：0～600Hz；V/F 控制：0～3200Hz

控制模式

V/F 控制；无感知磁通矢量控制 (SFVC)；闭环矢量控制 (CLVC)

载波频率

0.5kHz～16kHz

载波频率可根据负载特性自动调节

输入频率分辨率

数字设置：0.01Hz

模拟设置：最大频率×0.025%

启动扭矩

G 型：0.5Hz/150%（SFVC）；P 型：0.5Hz/100%

速度范围

1:100（无PG级）

速度稳定性精度

±0.5%（不含丙二醇）

扭矩控制精度

±5%(FVC)

过载能力

G型：额定电流的150%持续60秒，额定电流的180%持续3秒

P型：额定电流的120%持续60秒，额定电流的150%持续3秒

扭矩提升

固定提升；自定义提升 0.1%-30.0%

V/F曲线

直线型V/F曲线；多点​​型V/F曲线；

N 幂 V/F 曲线（1.2 次方、1.4 次方、1.6 次方、1.8 次方、平方）

V/F分离

两种类型：完全分离；半分离

斜坡模式

直线坡道；S形坡道

四组加/减速时间，范围为 0.00-6500.0 秒。

直流制动

直流制动频率：0.00 Hz 至最大频率；制动时间：0.0-100.0 秒

制动作用电流值：0.0%-100.0%

JOG 控制

点动频率范围：0.00Hz~50.00Hz。

慢跑加/减速时间：0.0秒~6500.0秒

内置多种预设速度

它可通过简单的PLC功能或输入终端状态实现多达16种速度。

板载PID

它轻松实现了过程控制闭环控制系统。

自动电压调节（AVR）

当市电电压变化时，它可以自动保持恒定的输出电压。

过压/过流失速控制

运行过程中会自动限制电流和电压，以避免因过电压/过电流而频繁跳闸。

快速电流限制

这有助于避免逆变器频繁发生过电流故障。

扭矩限制和扭矩控制

它可以自动限制扭矩，并防止运行过程中频繁发生过电流跳闸。

高性能

异步电机的控制是通过高性能电流矢量控制技术实现的。

瞬间停止并不会停止

负载反馈能量补偿电压

降低转速，以便交流驱动器可以继续运行一段时间。

时序控制

定时范围 0.0分钟~6500.0分钟

沟通方式

RS485、EtherCAT、Profibus-DP、CAN 为可选接口

运行命令通道

由面板、控制端子、串行接口提供

通信端口可通过多种方式切换

频率源

可提供10种频率源，包括数字模拟电压、模拟电流、脉冲和串口。

通过多种方式切换

辅助频率

来源

它有十个辅助频率源。它可以实现辅助频率的微调和频率合成。

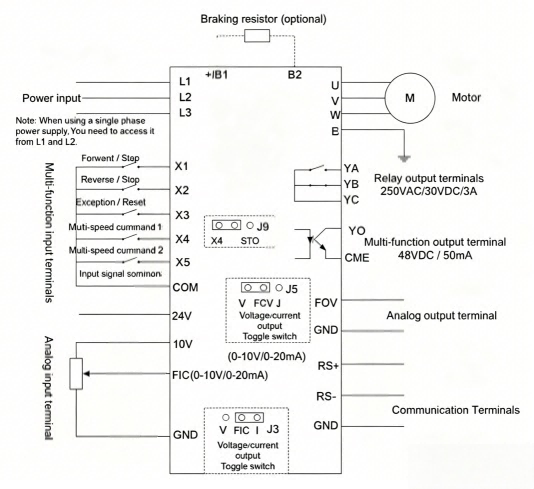

输入端子

1 个模拟输入端子，支持 0-10V 电压输入或 4-20 mA 电流输入。

5 个数字输入端子，其中一个支持高达 100 kHz 的高速脉冲输入；

输出端子

1 个数字输出端子

1 个继电器输出端子

1 个模拟输出端子：支持 0-20mA 电流输出或 0-10V 电压输出

LED显示屏

它显示参数

按键锁定和功能选择

它可以部分或完全锁定按键，并定义某些按键的功能范围，以防止误操作。

保护模式

开机时电机短路检测、输入输出缺相保护、过电流保护、过电压保护、欠电压保护、过热保护和过载保护。
