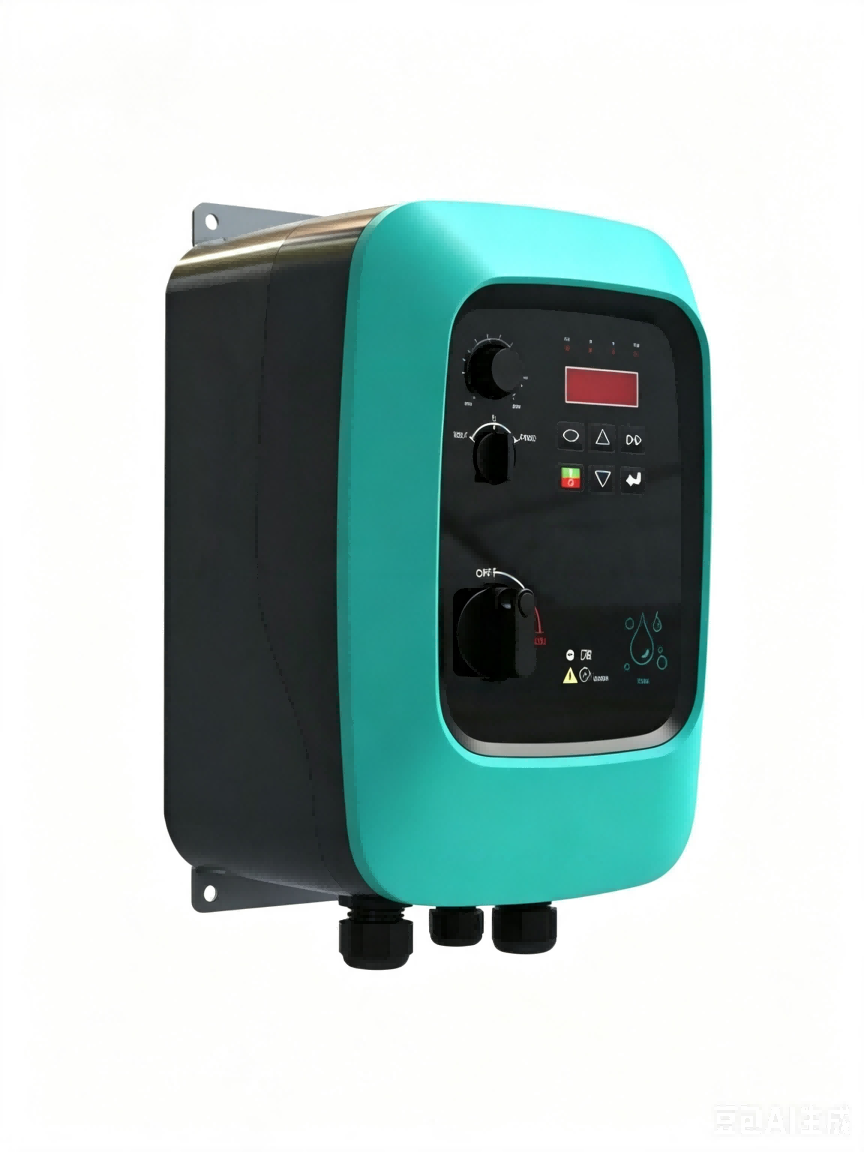

ZONCN 紧凑型 电机安装式逆变器 该产品专为直接安装在电机外壳上而设计。它配备了集成电源和操作开关，无需独立的控制柜，大大简化了现场接线、安装和调试。
它在所有功率等级下均内置C3 EMC滤波器，并具备STO（安全转矩关闭）安全功能。支持标准Modbus RS485通信，同时可选配Profinet、EtherCAT、Profibus-DP、Modbus TCP和CAN总线通信模块，以满足不同的工业网络需求。
商品编号 :
T200-BF订单（最小起订量） :
20支付 :
Paypal/TT/Western Union产品来源 :
Shanghai, China颜色 :
green交货时间 :
18-30 days重量 :
Maximum 73kg这款ZONCN紧凑型变频器采用电机安装式设计，可直接安装在电机本体上。它集成了电源和运行开关，无需额外的控制柜，显著降低了系统总成本，同时简化了安装、布线和调试工作。
该装置集成了适用于所有功率型号的 C3 EMC 滤波器，并具备 STO（安全转矩关闭）安全功能，符合工业安全标准。标配 Modbus RS485 通信接口。对于更高级的自动化系统，可选的通信模块支持 Profinet、EtherCAT、Profibus-DP、Modbus TCP 和 CAN 总线，可与各种 PLC 和工业控制系统无缝连接。
产品特性
技术规格
| 物品 | T200-BF 技术规格 |
| 最大频率 | 0~600Hz |
| 载波频率 | 0.5kHz~16kHz；载波频率可根据负载特性自动调节。 |
| 输入频率分辨率 | 数字设置：0.01Hz；模拟设置：最大频率×0.025% |
| 控制模式 | Sen开环矢量控制（无PG）；V/F控制 |
| 启动扭矩 | G型机器：0.5Hz/150%（不含PG）；P型机器：0.5Hz/100% |
| 速度调节范围 | 1:100（非PG级） |
| 速度稳定性精度 | ±0.5%（不含丙二醇） |
| 扭矩控制精度 | ±5% (FVC) |
| 过载能力 | G 型：额定电流的 150% 持续 60 秒，额定电流的 180% 持续 3 秒；P 型：额定电流的 120% 持续 60 秒，额定电流的 150% 持续 3 秒。 |
| 扭矩提升 | 自动扭矩提升；手动扭矩提升0.1%~30.0% |
| V/F曲线 | 三种类型：线性、多点；N次方V/F曲线（1.2次方、1.4次方、1.6次方、1.8次方、2次方） |
| V/F分离 | 两种方法：完全分离和半分离 |
| 加速和减速曲线 | 线性或S形曲线加减速模式。四种加减速时间，加减速时间范围0.0~6500.0秒。 |
| 直流制动 | 直流制动频率：0.00Hz～最高频率；制动时间：0.0s～100.0s；制动作用电流值：0.0%～100.0% |
| 点对点控制 | 慢跑频率范围：0.00Hz~50.0Hz；慢跑加减速时间0.0s~6500.0s。 |
| 简易PLC | 通过简单的PLC功能或端子状态组合，最多可实现16种速度。 |
| 板载PID | 轻松实现过程控制器闭环控制系统 |
| 自动电压调节（AVR） | 当电网电压发生变化时，它可以自动保持恒定的输出电压。 |
| 过电压、过电流和失速控制 | 运行过程中自动限制电流和电压，以防止频繁的过电流和过电压跳闸。 |
| 快速限流功能 | 最大限度地减少过电流故障，以保护变频器的正常运行。 |
| 扭矩限制与控制 | “挖掘机”功能会在运行过程中自动限制扭矩，以防止频繁的过电流跳闸和上部电机短路检测。 |
| 保护功能 | 输入输出缺相保护、过流保护、过压保护、欠压保护、过载保护和过载过载保护。 |
| 表现优异 | 采用高性能电流矢量控制技术的异步电机 |
| 快速限流 | 避免变频器频繁发生过电流故障 |
| 时序控制 | 定时控制功能：设定时间范围 0.0 分钟 ~ 6500.0 分钟 |
| 沟通方式支持 | RS-485、CAN 通信、Profi-net 通信 |
| 命令源 | 设置操作面板、控制终端和串口通信端口。可通过多种方式切换。 |
| 频率源 | 10种频率源：数字输入、模拟电压输入、模拟电流输入、串口输入。可进行多种方式切换。 |
| 辅助频率源 | 10个辅助频率源。可灵活实现辅助频率微调和频率合成。 |
| 输入端子 | 6 个数字输入端子；2 个模拟输入端子，支持 0~10V 电压输入或 4~20mA 电流输入 |
| 输出端子 | 2 个继电器输出端子；2 个模拟输出端子，支持 0~20mA 电流输出或 0~10V 电压输出 |
| 高度 | 海拔低于1000米（海拔高于1000米需要降级处理） |
| 环境温度 | -10℃~+40℃（如果环境温度为40℃~50℃，请使用较低的设置） |
| 湿度 | 相对湿度低于95%，无水滴凝结 |
| 振动 | 小于 5.9 米/秒²（0.6g） |
| 储存温度 | -20℃~+60℃ |
| 保护级别 | IP66 |
规格
逆变器型号 | 输入电压 | 额定输出功率（千瓦） | 额定输入电流（A） | 额定输出电流（A） | 适用电机功率（千瓦） |
T200-0R75G-4-BF | 3PH 交流电 380V±15% | 0.75 | 3.8 | 2.1 | 0.75 |
T200-1R5G-4-BF | 1.5 | 5.0 | 3.8 | 1.5 | |
T200-2R2G-4-BF | 2.2 | 5.8 | 5.1 | 2.2 | |
T200-3R7G-4-BF | 3.7 | 10.0 | 9.0 | 3.7 | |
T200-5R5G-4-BF | 5.5 | 15.0 | 13.0 | 5.5 | |
T200-7R5G-4-BF | 7.5 | 20.0 | 17.0 | 7.5 | |
T200-11G-4-BF | 11 | 26.0 | 25.0 | 11 |

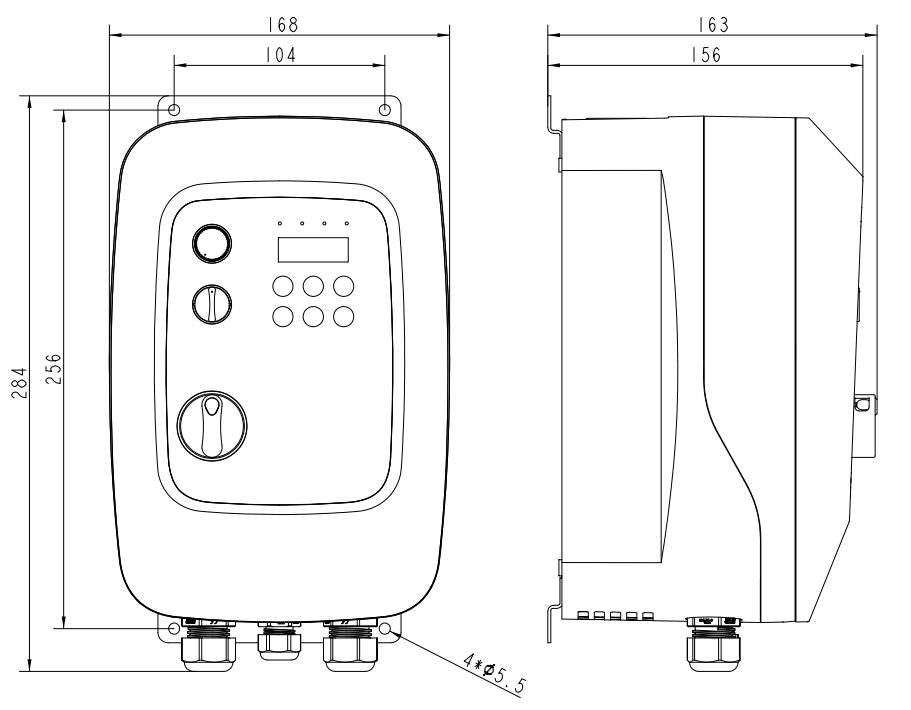

典型尺寸
（1）交流380伏 0.75千瓦~3.7千瓦

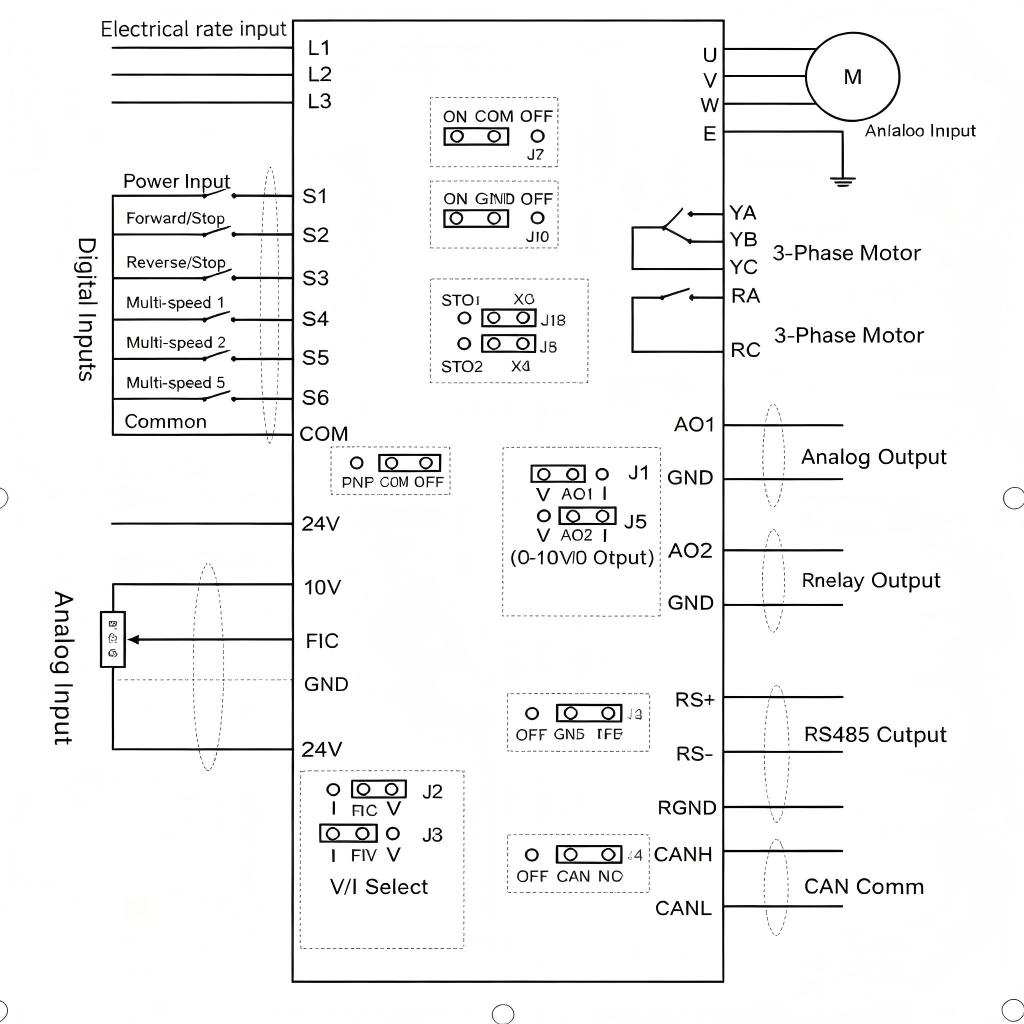

典型接线图
