NZ100系列变频器体积小巧、价格低廉，并配备外部接口，方便接线。它易于安装，可安装在导轨上（适用于5.5kW以下的设备），并可通过RS485接口实现MODBUS通信。此外，它还具备V/F控制和内置PID控制功能。该系列变频器专为工业设备设计，具有V/F控制和内置PID控制功能，是一款性能稳定的变频器/VFD，防护等级为IP20。
产品特性
380伏 0.75千瓦-160千瓦
技术规格
| 电源 | 额定电压，频率 | 单相/三相交流电 220V/380V 50/60Hz |
| 电压范围 | 220V：170~240V 380V：330V~440V | |
| 输出 | 电压范围 | 220V：0~220V 380V：0~380V |
| 频率范围 | 0.10~400.00Hz | |
| 控制方法 | V/F 控制 | |
| 适应症 | 运行状态/报警定义/交互式指导：频率设置、输出频率/电流、直流母线电压等。 | |
| 控制投机行为 | 输出频率范围 | 0.10Hz~400.00Hz |
| 频率设定分辨率 | 数字输入：0.10Hz，模拟输入：最大输出频率的0.1% | |
| 输出频率精度 | 0.01赫兹 | |
| V/F 控制 | 设置V/F曲线以满足各种负载要求。 | |
| 扭矩增强 | 自动增加：根据负载情况自动增加扭矩；手动增加：可设置 0.0~20.0% 的扭矩增加量。 | |
| 多功能输入终端 | 四个多功能输入端子，可实现八段速度控制、程序运行、四段加/减速速度切换、上升/下降功能、紧急停止等功能。 | |
| 多功能输出端子 | 1 个多功能输出端子，用于显示运行、零速、外部异常、程序运行等信息和警告。 | |
| 加速/减速时间设置 | 加/减速时间可单独设置，范围为 0~999.9 秒。 | |
| 其他功能 | PID控制 | 内置PID控制 |
| RS485 | 标准RS485通信功能（MODBUS） | |
| 频率设置 | 模拟输入：0～10V，4～20mΩ 数字输入：操作面板或 RS485 或上/下。 注意：AVI 端子可通过开关 J2 选择模拟电压输入 (AV) 和模拟电流输入 (AI)。 | |
| 多速 | 四个多功能输入端子，可设置15段速度 | |
| 自动电压调节 | 可选择自动电压调节功能。 | |
| 柜台 | 内置两组计数器 | |
| 保护/警告功能 | 超载 | 150%，60 秒（恒扭矩） |
| 过电压 | 可以设置过压保护。 | |
| 欠压 | 可以设置欠压保护 | |
| 其他保护措施 | 输出短路、过流、参数锁定等问题。 | |
| 环境 | 环境温度 | -10°C 至 40°C（非冰点） |
| 环境湿度 | 最高95%（无冷凝） | |
| 高度 | 低于1000米 | |
| 振动 | 最大 0.5G | |
| 结构 | 冷却模式 | 强制风冷 |
| 保护结构 | IP 20 | |
| 安装 | 壁挂式或标准 35mm 导轨安装（≤5.5kW） | |
规格
| （模型） | 输入电流（A） | 输出功率（千瓦） | 容量（千伏安） | 输出电流（A） | 过载能力（60秒）（A） | 配备电机（千瓦） |
| 输入电压：1相交流220V±15% | ||||||
| NZ100-0R4G-2 | 5.4 | 0.4 | 1 | 2.5 | 3.75 | 0.4 |
| NZ100-0R75G-2 | 8.2 | 0.75 | 2 | 5 | 7.5 | 0.75 |
| NZ100-1R5G-2 | 14 | 1.5 | 2.8 | 7 | 10.5 | 1.5 |
| NZ100-2R2G-2 | 23 | 2.2 | 4.5 | 11 | 16.5 | 2.2 |
| 输入电压：3相交流380V±15% | ||||||
| NZ100-0R75G-4 | 3.4 | 0.75 | 2.2 | 2.7 | 4.05 | 0.75 |
| NZ100-1R5G-4 | 5 | 1.5 | 3.2 | 4 | 6 | 1.5 |
| NZ100-2R2G-4 | 5.8 | 2.2 | 4 | 5 | 7.5 | 2.2 |
| NZ100-3R7G/5R5P-4 | 10.7 | 3.7 | 6.8 | 8.6 | 12.9 | 3.7 |
| NZ100-5R5G/7R5P-4 | 14.6 | 5.5 | 10 | 12.5 | 18.75 | 5.5 |
| NZ100-7R5G/11P-4 | 20 | 7.5 | 11.2 | 17.5 | 26.25 | 7.5 |
| NZ100-11G/15P-4 | 26 | 11 | 17 | 24 | 36 | 11 |
| NZ100-15G/18P-4 | 35 | 15 | 26 | 33 | 49.5 | 15 |
| NZ100-18G/22P-4 | 38 | 18.5 | 32 | 40 | 60 | 18.5 |
| NZ100-22G/30P-4 | 46 | 22 | 37 | 47 | 70.5 | 22 |
| NZ100-30G/37P-4 | 62 | 30 | 52 | 65 | 97.5 | 30 |
| NZ100-37G/45P-4 | 76 | 37 | 64 | 80 | 120 | 37 |
| NZ100-45G/55P-4 | 90 | 45 | 72 | 90 | 135 | 45 |
| NZ100-55G/75P-4 | 105 | 55 | 84 | 110 | 165 | 55 |
| NZ100-75G/90P-4 | 140 | 75 | 115 | 152 | 228 | 75 |
| NZ100-90G/110P-4 | 160 | 90 | 135 | 176 | 264 | 90 |
| NZ100-110G/132P-4 | 210 | 110 | 160 | 210 | 315 | 110 |
| NZ100-132G/160P-4 | 240 | 132 | 193 | 255 | 382.5 | 132 |
| NZ100-160G/185P-4 | 290 | 160 | 230 | 305 | 457.5 | 160 |

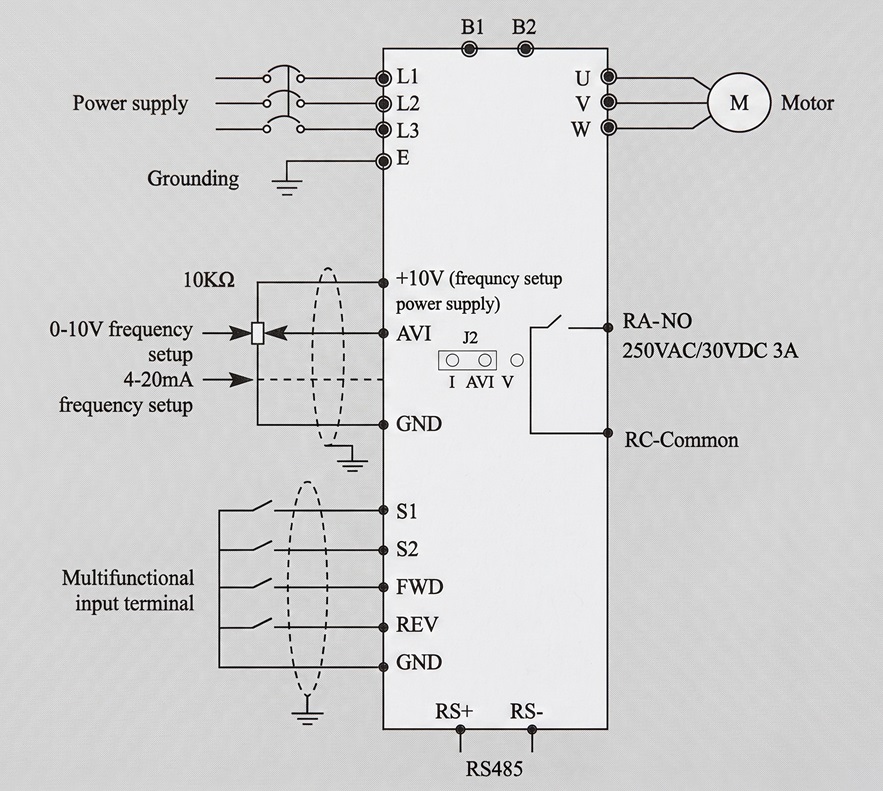

典型接线图
使用单相电源时，请从 L1 和 L2 端子接入。
注意：AVI 端子可通过开关 J2 选择模拟电压输入 (0-10V) 和模拟电流输入 (4-20mA)。

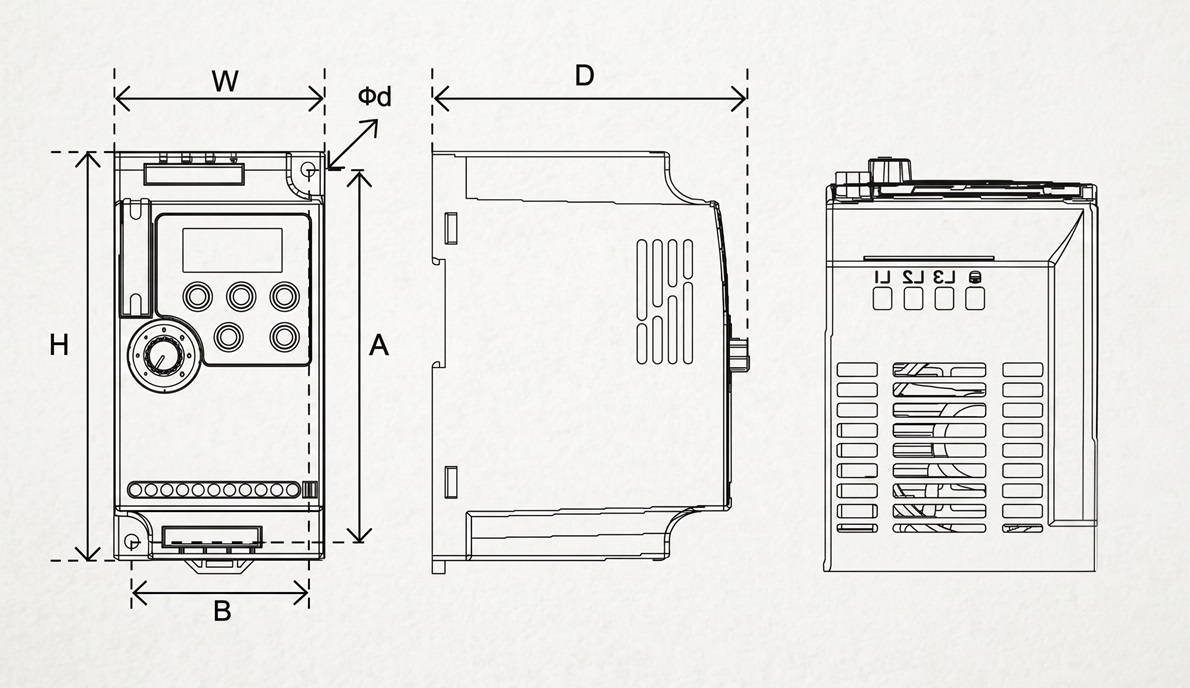

方面
| 模型 | W | H | D | A | B | Φd |
|---|---|---|---|---|---|---|
| NZ100-0R4G-2 NZ100-1R5G-2 | 68 | 132 | 102 | 120 | 57 | 4.5 |
| NZ100-2R2G-2 | — | — | — | — | — | — |
| NZ100-0R75G-4 NZ100-2R2G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ100-3R7G/5R5P-4 NZ100-5R5G/7R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| NZ100-7R5G/11P-4 NZ100-11G/15P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
| NZ100-15G/18P-4 NZ100-22G/30P-4 | 151 | 332 | 165.5 | 318 | 137 | 7 |
| NZ100-30G/37P-4 NZ100-37G/45P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
| NZ100-45G/55P-4 NZ100-55G/75P-4 | 300 | 455 | 240 | 440 | 200 | 4.5 |
| NZ100-75G/90P-4 NZ100-110G/132P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
| NZ100-132G/160P-4 NZ100-160G/185P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
