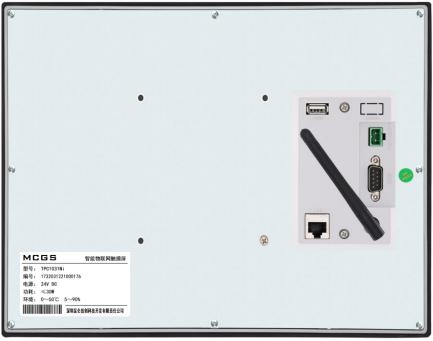

N系列物联网金属触摸屏TPC1031Ni

一系列物联网金属屏采用耐用、耐候的铝合金材质，表面呈现时尚哑光质感，并通过强大的Wi-Fi协议实现无缝网络连接，即使在严苛环境下也能确保稳定安全的数据传输。凭借这种先进的连接方式，授权用户可以随时随地通过互联网连接对屏幕进行实时远程操作和维护，包括调整设置、更新固件以及监控性能指标。此外，这些屏幕还支持对所有连接的设备（例如传感器、执行器和其他智能外设）进行远程监控和管理，从而无需现场维护即可实现主动故障排除、预测性维护和高效的系统优化。Wi-Fi的集成确保这些金属屏能够与现代智能生态系统无缝衔接，通过即时访问关键设备和屏幕数据，提高运营效率并减少停机时间。

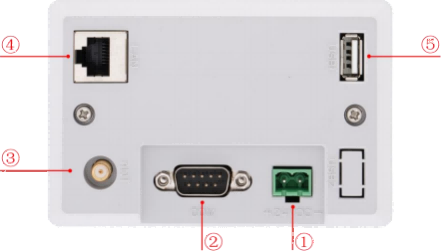

①	电力来源			-	1	0V
				+	2	直流24伏
②	串口			COM1	2	RS232 RXD
					3	RS232 TXD
					5	接地
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				注意：COM9、COM2 和 COM3 不能同时使用。
③	天线孔	顺时针旋转			逆时针旋转
④	网络端口	10M/100M 自适应以太网端口，能够上传或下载项目并升级操作系统环境（屏幕操作系统环境需要 Pro 3.3.2 及以上版本），还可以与其他设备通信。
⑤	USB 主端口	USB 2.0，支持通过 U 盘更新触摸屏操作系统环境、项目、系统，并提供数据导入和导出等功能。

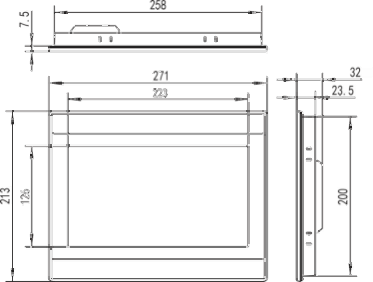

产品尺寸

外部尺寸

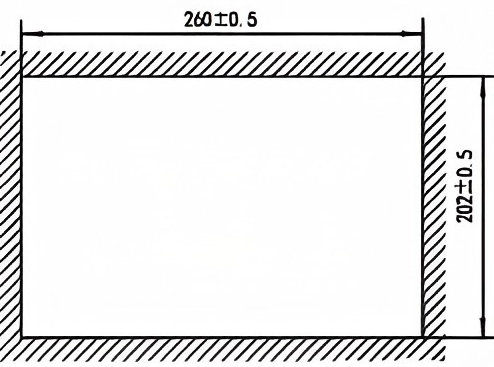

开口尺寸

安装方法

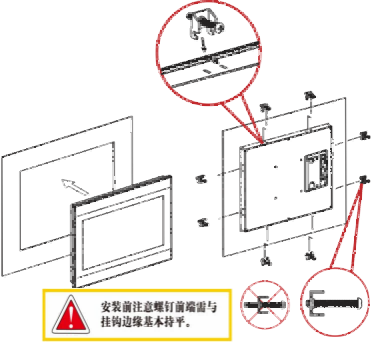

挂钩安装

安装角度

1.5.1 更换电池

电池位置：TPC，位于产品内部电路板上。

电池规格：CR2032 3V 锂电池

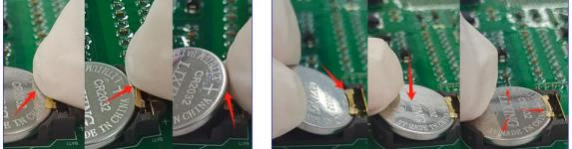

取出电池：撕掉电池顶部的粘合剂，轻轻地将正极移到电池位置，电池就会自动弹出。

安装电池：首先，将电池放入正极接线柱卡扣中，然后轻轻按压另一端到塑料卡扣下方。检查两个塑料卡扣和金属正极接线柱卡扣是否都已正确插入。

安装时请注意避免电池正负极短路。

取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

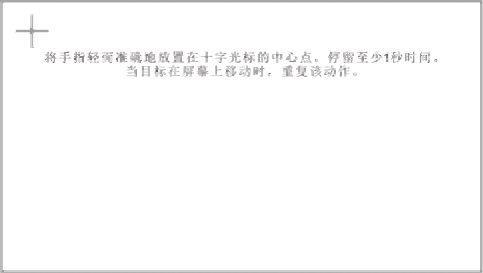

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

为TPC贴上保护膜可以有效防止生产过程中产生的灰尘、油污和其他污染物影响皮肤。TPC易腐蚀，因此，如有必要，可以使用保护膜来保护TPC。本文将以1271Gn为例进行说明；其他型号将在后续章节中讨论。TPC屏幕保护膜的贴法步骤类似。

所需工具：TPC 包括三防膜（可从丝网供应商处购买）、防尘布、防静电环保清洁剂和滚筒。

操作步骤：

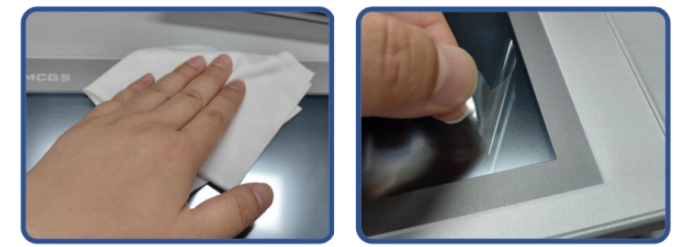

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

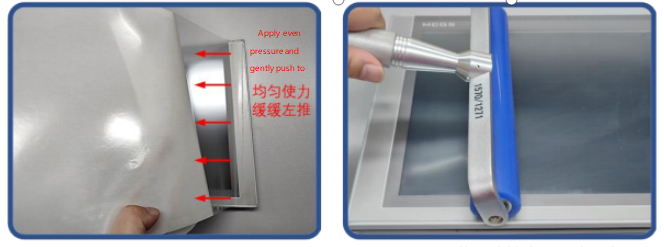

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）贴三防膜前，必须先撕掉出厂时贴的保护膜。PET保护膜

2）三防膜属于消耗品。如果发现边缘剥落或鼓包，则需要更换新的防防膜。

3）更换保护膜时，从前面板的右下角将其撬起，注意不要刮伤密封膜。

2 项目下载

步骤 1：使用 24V 直流电源 TPC。上电启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC①，您将进入启动配置界面。如果未进行任何操作，系统将自动进入项目运行界面。

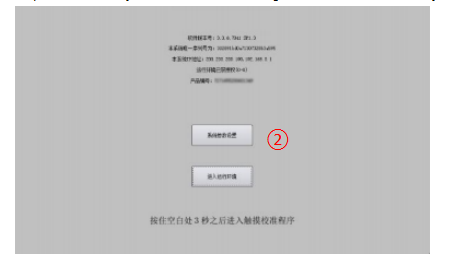

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

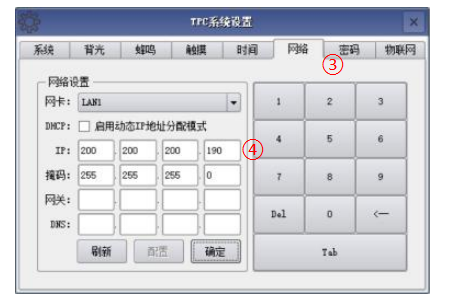

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

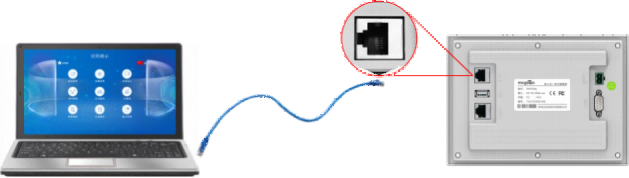

步骤 4：连接计算机和... TPC，以及计算机 IP。将连接的 TPC LAN 端口 IP 设置为同一网段。

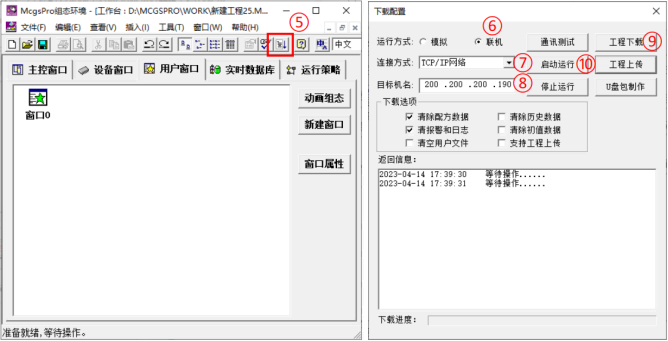

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
