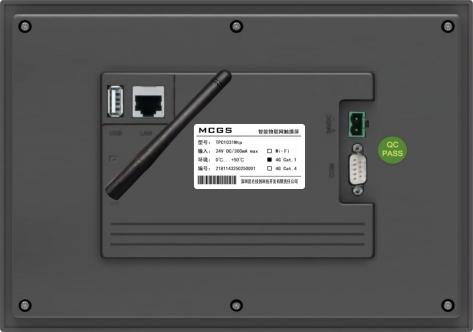

用于远程操作和维护的 HMI N 系列屏幕 TPC1031Ntp

作为前沿的工业物联网解决方案，N系列智能触控屏内置4G/Wi-Fi双模联网功能，支持随时随地稳定高速的数据传输。凭借强大的网络连接能力，该系列产品可实现端到端的远程操作控制、实时数据同步、智能故障预警以及精准的维护管理，覆盖本地触控终端及整个互联工业设备生态系统。无论是在复杂的工厂车间、分散的工业现场还是无人值守的作业场景下，用户都能实现无缝的远程访问、动态状态监控和高效的设备维护，有效优化工业生产流程，最大限度地降低停机风险，助力工业制造的智能化和数字化转型。

• 注意：仅支持无线扩展。Wi-Fi 或 4G，请选择其中一种方式。

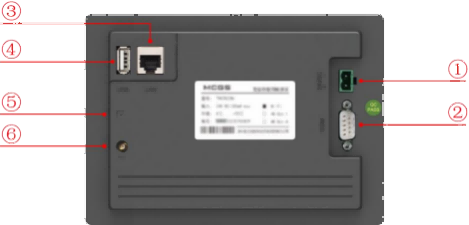

①	电力来源			-	1	0V
				+	2	直流24伏
②	串口			COM1	2	RS232 RXD
					3	RS232 TXD
					5	接地
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				注意：COM9、COM2 和 COM3 不能同时使用。
③	天线孔	顺时针旋转			逆时针旋转
	SIM卡槽（仅限4G屏幕）	将 HMI 插入 SIM 卡（背面朝上）			按下即可弹出
④	网络端口	10M/100M 自适应以太网端口，能够上传或下载项目并升级操作系统环境（屏幕操作系统环境需要 Pro 3.3.2 及以上版本），还可以与其他设备通信。
⑤	USB 主端口	USB 2.0，支持通过 U 盘更新触摸屏操作系统环境、项目、系统，并提供数据导入和导出等功能。

产品尺寸

外部尺寸

开口尺寸

安装方法

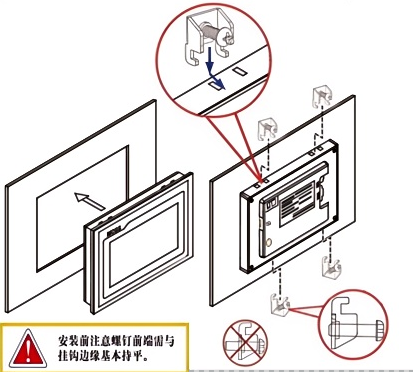

挂钩安装

安装角度

1.5.1 更换电池

电池位置：TPC，位于产品内部电路板上。

电池规格：CR1220 3V 锂电池

取出电池：撕掉电池顶部的粘合剂，轻轻地将正极移到电池位置，电池就会自动弹出。

安装电池：首先，将电池放入正极接线柱卡扣中，然后轻轻按压另一端到塑料卡扣下方。检查两个塑料卡扣和金属正极接线柱卡扣是否都已正确插入。

安装过程中，请避免电池正负极短路。4G 扩展板需要先拆下才能安装物联网屏幕。请确保扩展板上的针孔对齐。

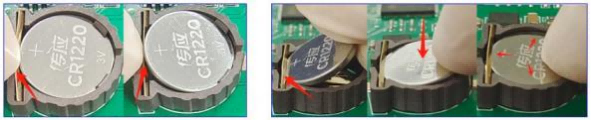

取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

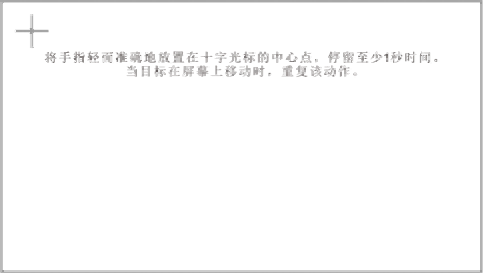

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

为TPC贴上保护膜可以有效防止生产过程中产生的灰尘、油污和其他污染物影响皮肤。TPC易腐蚀，因此，如有必要，可以使用保护膜来保护TPC。本文将以1271Gn为例进行说明；其他型号将在后续章节中讨论。TPC屏幕保护膜的贴法步骤类似。

所需工具：TPC 包括三防膜（可从丝网供应商处购买）、防尘布、防静电环保清洁剂和滚筒。

操作步骤：

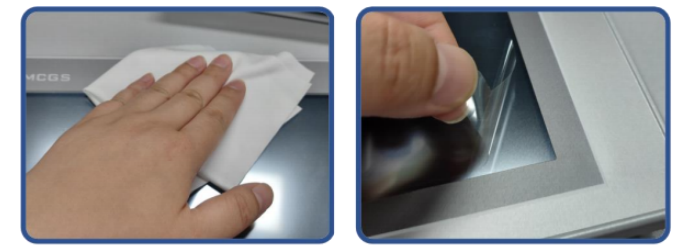

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

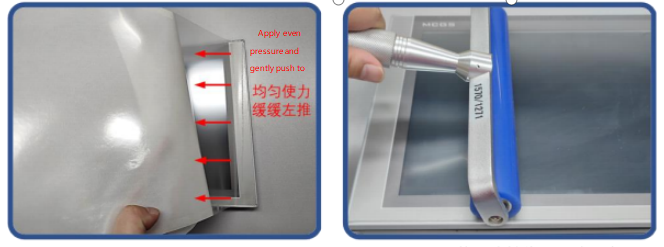

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）贴三防膜前，必须先撕掉出厂时贴的保护膜。PET保护膜

2）三防膜属于消耗品。如果发现边缘剥落或鼓包，则需要更换新的防防膜。

3）更换保护膜时，从前面板的右下角将其撬起，注意不要刮伤密封膜。

2 项目下载

步骤 1：使用 24V 直流电源 TPC。上电启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC①，您将进入启动配置界面。如果未进行任何操作，系统将自动进入项目运行界面。

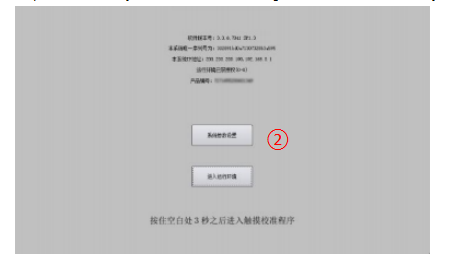

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

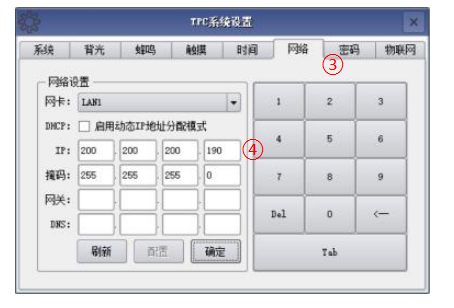

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

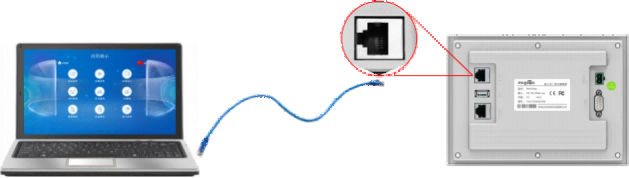

步骤 4：连接计算机和... TPC，以及计算机 IP。将连接的 TPC LAN 端口 IP 设置为同一网段。

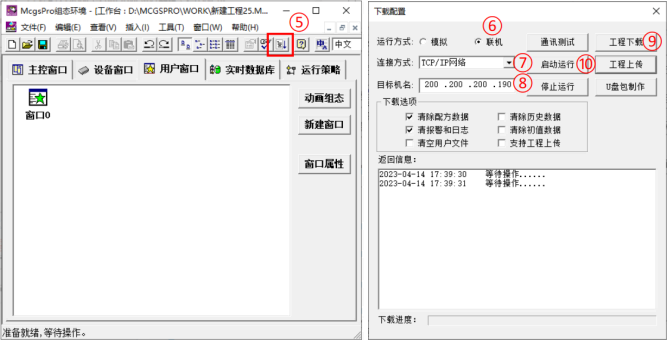

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
