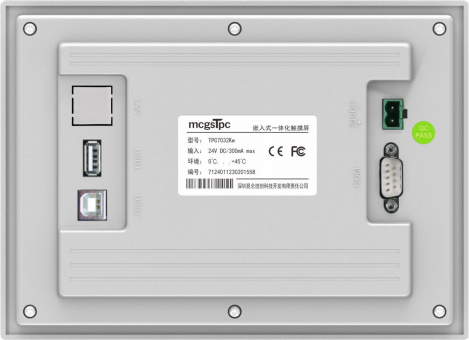

MCGS TPC7032Kw 7英寸TFT工业触摸屏HMI操作面板，适用于自动化系统

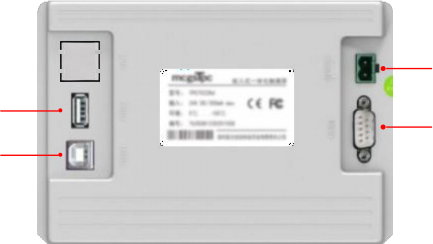

TPC7032Kw 是一款 7 英寸 嵌入式集成工业人机界面触摸屏 来自 MCGS 昆仑通泰。它采用 Cortex-A7 多核 800MHz 处理器，配备 800×480 分辨率的显示屏。 TFT显示屏 采用四线电阻式触摸面板，前面板防护等级为IP65。配备多通道RS232/RS485/RS422串口和USB主机/从接口，可配合MCGSPro配置软件使用，并支持Modbus RTU通信，用于连接变频器、PLC、空压机控制器及其他工业设备。采用DC24V供电，工作温度范围为0℃至45℃，广泛应用于空压机、自动化机械和生产线控制系统。

产品尺寸

外部尺寸

开口尺寸

安装方法

挂钩安装

安装角度

1.5.1 更换电池

电池位置：TPC 上的

产品内部的电路板

电池规格：CR2032 3V

锂电池

安装过程中请注意避免电池正负极短路。

取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

为TPC贴上保护膜可以有效防止生产过程中产生的灰尘、油污和其他污染物影响皮肤。TPC易腐蚀，因此，如有必要，可以使用保护膜来保护TPC。本文将以1271Gn为例进行说明；其他型号将在后续章节中讨论。TPC屏幕保护膜的贴法步骤类似。

所需工具：TPC 包括三防膜（可从丝网供应商处购买）、防尘布、防静电环保清洁剂和滚筒。

操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）贴三防膜前，必须先撕掉出厂时贴的保护膜。PET保护膜

2）三防膜属于消耗品。如果发现边缘剥落或鼓包，则需要贴上新的防防膜。

3）更换保护膜时，从前面板的右下角将其撬起，注意不要刮伤密封膜。

2 项目下载

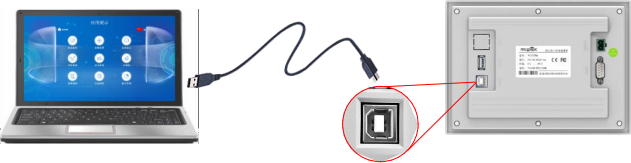

步骤 1：使用 USB 数据线连接电脑和显示器的从属端口。

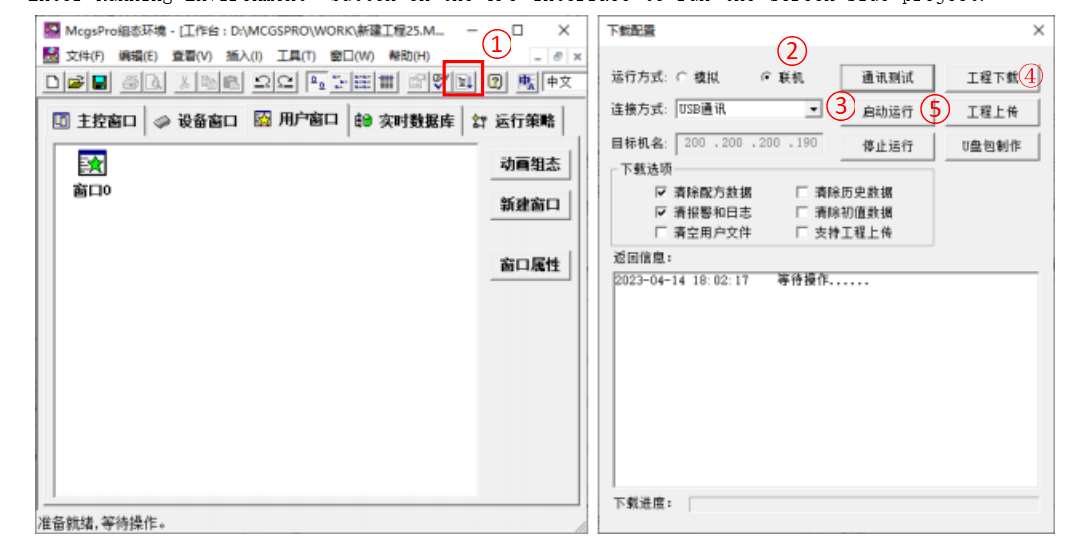

步骤 2：使用 McgsPro 打开 TPC 项目，单击“下载项目①”，打开下载配置属性页面，然后选择运行模式“在线”。

② 选择连接方式“USB 通信” ③ 点击项目下载 ④。等待项目下载成功提示后，点击 TPC 界面上的“开始运行”⑤ 或“进入运行环境”按钮运行屏幕侧项目。
