多规格 DZ47-63 过载短路微型断路器

DZ47-63 型微型断路器为住宅和非住宅建筑、能源行业和基础设施提供过载、短路和控制保护。根据瞬时脱扣类型，它分为 B(3-5)In、C(5-10)In 和 D(10-16)In 三种类型。

商品编号 :
DZ47-63
订单（最小起订量） :
50
支付 :
Paypal/TT/Western Union
产品来源 :
Shanghai, China
交货时间 :
18-30 days
重量 :
1kg

DZ47-63 微型断路器如同电气安全的守护者，为住宅、繁忙的非住宅建筑、高耗能行业以及支撑现代生活的庞大基础设施的关键电气系统提供可靠的过载、短路和控制保护。其设计体现了精密工程的精髓，根据瞬时脱扣类型分为三种不同的类别：B(3-5)In、C(5-10)In 和 D(10-16)In。每种类别都能提供量身定制的保护，对各种电气异常情况做出快速而果断的响应，无论是家用电路的轻微嗡嗡声还是工业机械的峰值需求，都能形成一道静默而坚定的屏障，抵御潜在的危险。

过载保护
短路保护
控制
用于住宅建筑、非住宅建筑、能源行业和基础设施。
根据瞬时释放类型分为以下几类：B型（3-5英寸）、C型（5-10英寸）、D型（10-16英寸）。

类型	测试电流	行程时间	类型	测试电流	行程时间
B、C、D	1. 13英寸	t≤1h(In≤63A)	B	3英寸	t≤0.1秒
B、C、D	1. 13英寸	t≤2h(In>63A)	C	5英寸	t≤0.1秒
B、C、D	1. 45英寸	t<1小时（电流≤63A）	D	10英寸	t≤0.1秒
B、C、D	1. 45英寸	t<2小时（In>63A）	B	5英寸	t<0.1秒
B、C、D	2.55英寸	1s	C	10英寸	t<0.1秒
B、C、D	2.55英寸	1s32A)	D	16英寸	t<0.1秒

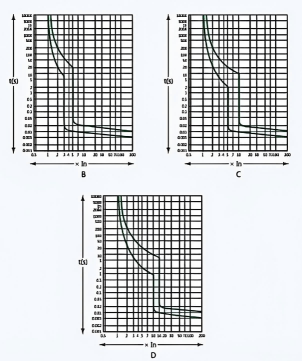

曲线（IEC/EN 60898-1）B、C、D 曲线

类型	标准		IEC/EN 60898-1
电气特性	额定电流	A	1、2、4、6、10、16、20、25、32、40、50、63
	波兰人	P	1、2、3、4
	额定电压 Ue	V	230/400；240/415
	绝缘电压 Ui	V	500
	额定频率	Hz	50/60
	额定断裂能力	A	45,006,000
	额定冲击耐受电压 (1.2/50) Uimp	V	6000
	在工业频率下进行介电测试电压测试，持续 1 分钟	KV	2
	污染程度		2
	热磁释放特性		B、C、D
机械特征	电气寿命	t	6000
	机械寿命	t	20000
	保护等级		IP20
	热元件设置的参考温度	℃	30
	环境温度（日平均温度≤35℃）	℃	-5~+40
	储存温度	℃	-25~+70
安装	终端连接类型		电缆/针式母线
	电缆端子尺寸（顶部/底部）	平方毫米	25
	电缆端子尺寸（顶部/底部）	AWG	18~3
	母线端子尺寸（顶部/底部）	平方毫米	25
	母线端子尺寸（顶部/底部）	AWG	18~3
	拧紧扭矩	纳米	2
	拧紧扭矩	磅	18
	安装		通过快速夹紧装置安装在符合 DIN EN 60715 (35mm) 标准的导轨上
	联系		从上到下

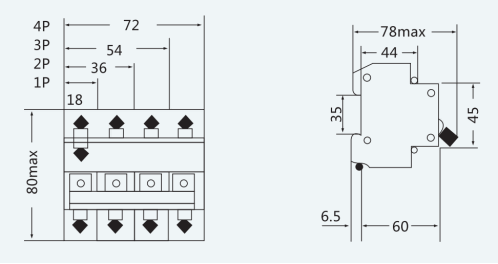

整体及安装尺寸
