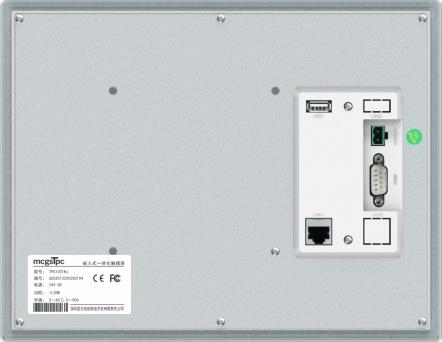

支持 4G Wi-Fi 的 HMI B 系列 TPC7031Bin

B系列物联网显示屏通过双通道支持4G蜂窝网络和WiFi无线通信建立网络连接，从而实现对显示屏本身以及与其互连的各种外围设备的全面远程运维(O&M)。这种集成式连接解决方​​案确保了从集中式远程位置进行无缝监控、管理和控制，从而提高了整体系统的可靠性和运行效率。

*注：无线扩展仅支持 Wi-Fi 或 4G（二选一）。

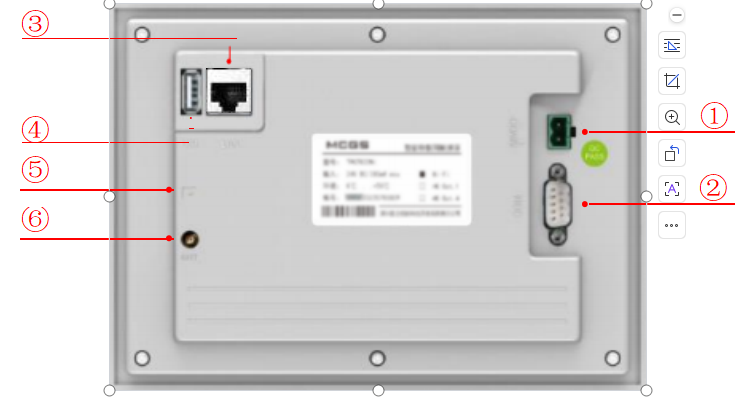

①	电力来源			-	1	0V
				+	2	直流24伏
②	串口			COM1	2	RS232 RXD
					3	RS232 TXD
					5	接地
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				注意：COM9 不能与 COM2 或 COM3 同时使用。
③	天线孔径	顺时针旋紧			逆时针旋出。
④	SIM卡槽（仅限支持4G网络的屏幕）	将SIM卡插入电脑，注意HMI背面朝上。			按下即可弹出。
⑤	以太网端口	10M/100M 自动协商以太网端口：支持项目上传/下载、操作系统环境升级（屏幕操作系统环境必须为 Pro3.3.2 或更高版本）以及与其他设备的通信。
⑥	USB主机端口	USB 2.0：支持通过 USB 闪存驱动器更新触摸屏的操作系统环境、项目和系统，以及数据导入和导出等功能。

产品尺寸

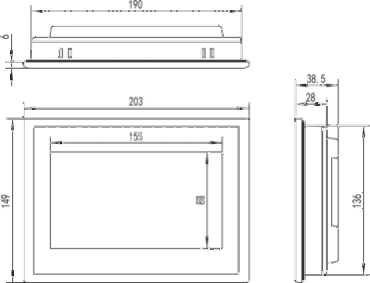

外部尺寸

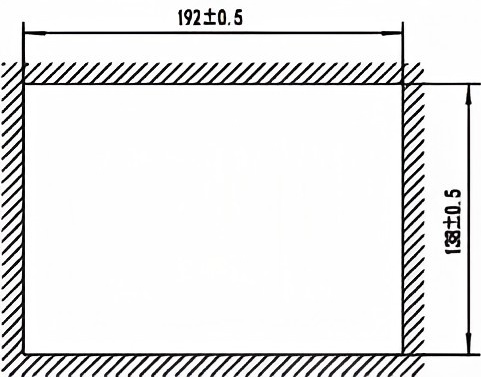

开口尺寸

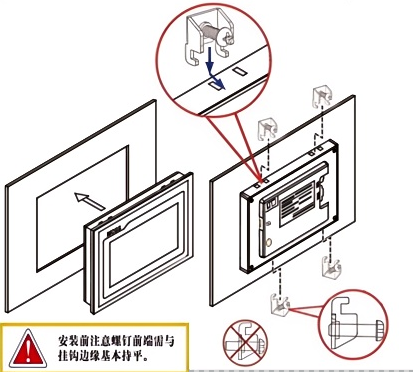

安装方法

挂钩安装

安装角度

1.5 产品维护

1.5.1 更换电池

电池位置：位于 TPC 产品内部的电路板上。

电池规格：CR1220 3V 锂电池（型号和电压作为标准标识符保留）。

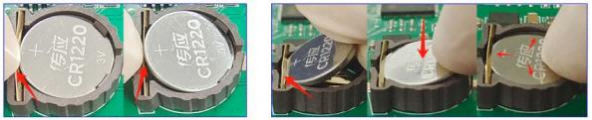

取出电池：撕掉电池上方的固定胶，轻轻拉动正极接线片，电池就会自动弹出。

电池安装：首先将电池放入正极接线柱卡扣中，然后轻轻将另一端按入塑料卡扣下方。确认两个塑料卡扣和金属正极接线柱卡扣都已正确卡入。

安装说明：

1.安装过程中避免电池正负极短路。

2.对于 4G IoT 屏幕，请先拆下扩展板，并在重新安装时确保扩展板上的针孔对齐。

取出电池 安装电池

1.5.2 触摸校准

进入 TPC 系统设置界面，按住空白区域 3 秒钟以启动触摸校准程序。

TPC校准过程：使用触控笔或手指点击并按住十字光标的中心点。只有当光标移动到下一个点时才松开。

重复此操作，直到出现“已确定新的校准设置”的提示。

点击“确认校准”按钮保存设置并退出校准程序。

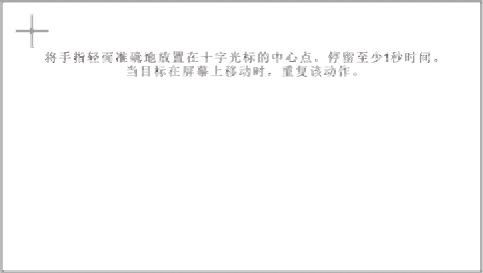

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三重保护膜的应用

在TPC表面贴覆三层保护膜可以有效防止灰尘、油渍以及生产过程中产生的其他物质造成的污染和腐蚀。因此，如有必要，可使用三层保护膜对TPC进行保护。本节以1271Gn型号为例；其他TPC型号的贴膜步骤类似。

l 准备工具：TPC配套三重保护膜（可通过TPC购买渠道获得）、无尘布、防静电环保清洁剂和滚筒。

操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

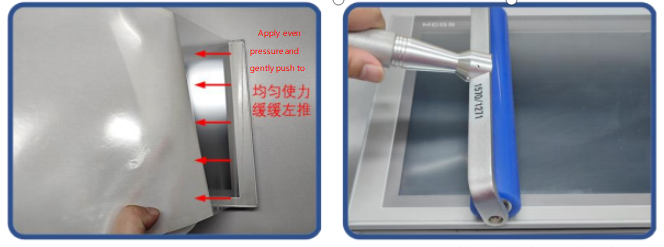

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）在贴上三重保护膜之前，必须先撕掉工厂安装的PET保护膜。

2）三重保护膜属于消耗品。如果发现边缘翘起或起泡，应更换新的保护膜。

3）更换三重保护膜时，请从前面板右下角向上撕开。

小心不要刮伤密封膜。

2 项目下载

步骤 1：使用 24V 直流电源为 TPC 供电。启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC 屏幕 ① 进入启动配置界面；如果没有进行任何操作，则会自动进入项目运行时界面。

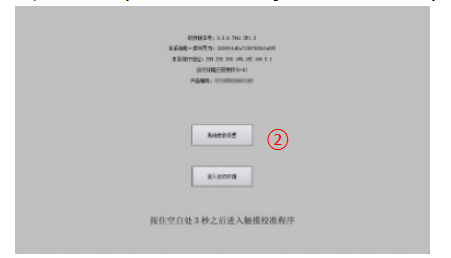

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

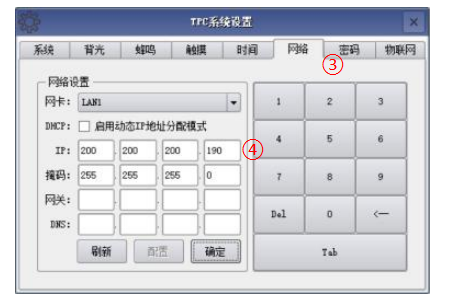

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

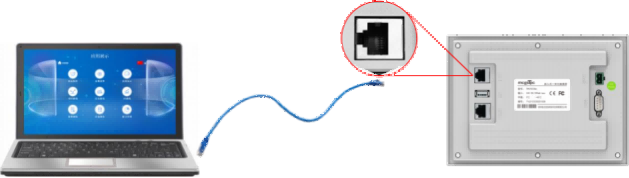

步骤 4：使用网线将计算机连接到 TPC，并将计算机的 IP 地址设置为与 TPC 的 LAN 端口 IP 相同的子网。

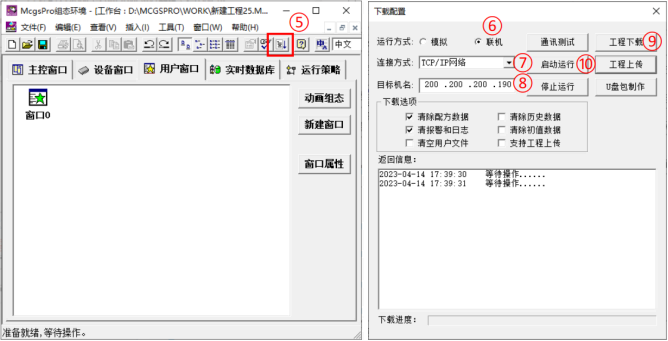

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
