QY20系列4AD

QY20-4AD is a 4-channel analog input expansion module compatible with ZQ600 PLC and QY20 series coupler. It collects standard industrial voltage and current signals such as -10~10V and 4-20mA. Equipped with isolation circuit, adjustable filter, overflow & disconnection fault detection, this 16-bit high-precision module adopts DIN rail mounting with IP20 protection. Compact and anti-interference, it is widely used for sensor signal acquisition in automated equipment.

商品编号 :
QY20-4AD
订单（最小起订量） :
20
支付 :
Paypal/TT/Western Union
产品来源 :
Shanghai, China
交货时间 :
18-30 days
重量 :
5 kg

姓名	函数定义
背板扣	按下即可打开，抬起即可锁定。
指示灯	PR	按下即可打开，抬起即可锁定。	红色的	电源指示灯
	ER	电源/运行指示灯（红色）	黄色的	系统运行中，地址分配完成快速闪烁：报警或停止慢闪：系统正在运行，地址分配正在进行中
	IO 指示器	DI/DO 指示器		指示每个通道的输入；输入有效时亮起，否则熄灭。
颜色编码	DI：蓝色 DO：红色广告：绿色 DA：橙色其他：紫色
背板连接	背板总线和电源扩展
用户终端	用户接线端子

接口参数
I/O 站数量	65535
扩展 I/O	1 个耦合器可扩展 32 个 I/O 模块
传输介质	CAT5 或更高级别的电缆
传输距离	100米以内
传输速率	100米/秒
总线接口	RJ45
技术参数
配置模式	自动扫描
电源	24伏直流电

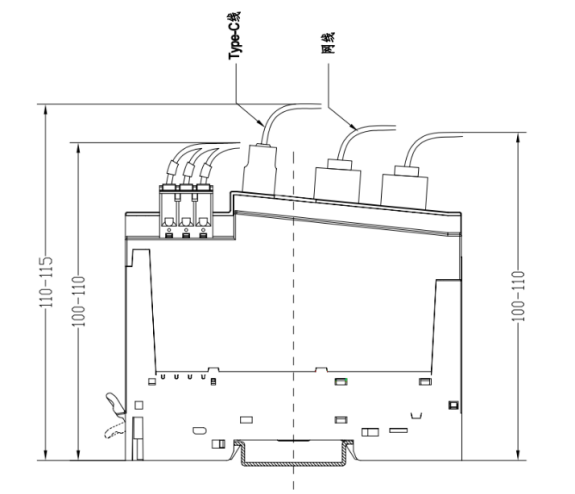

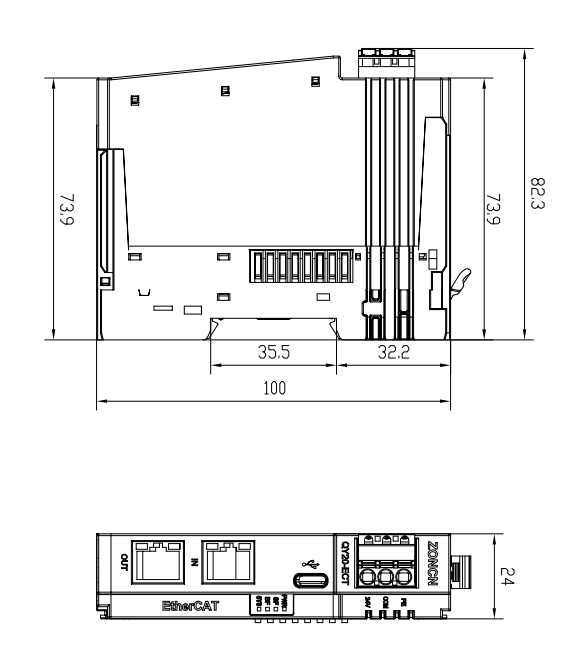

方面	高×宽×深：100×24×83 毫米
重量
工作温度	-10℃~60℃
储存温度	-20℃~70℃
相对湿度	95%，非冷凝
保护等级	IP20

输入
额定电压	24VDC（±25%）
信号点	16分
信号类型	NPN/PNP
0 信号电压（PNP）	0V~3V
1 信号电压（PNP）	20V~26V
0 信号电压（PNP）	20V~26V
0 信号电压（PNP）	0V~3V
输入滤波	3毫秒
输入电流	4mA
隔离方法	光耦合器隔离
输出
额定电压	24VDC（±25%）
信号点	16分
信号类型	NPN/PNP
单通道额定电流	电阻性负载、电感性负载、灯负载
单通道额定电流	500毫安
隔离方法	光耦合器隔离

输入
输入点	4、8
信号电压	0~10V、-10V~10V
信号电流	0~20mA、4~20mA
解决	12/16
采样率	≥1Kbps
准确性	±0.1%
输入阻抗（电压）	＞500KΩ
输入阻抗（电流）	1000Ω
输出
输出点	4
输出信号（电压/电流）	0~10V、-10V~10V，0~20mA、4~20mA
解决	16 位
准确性	±0.1%
输入阻抗（电压）	＞500KΩ
输入阻抗（电流）	1000Ω
