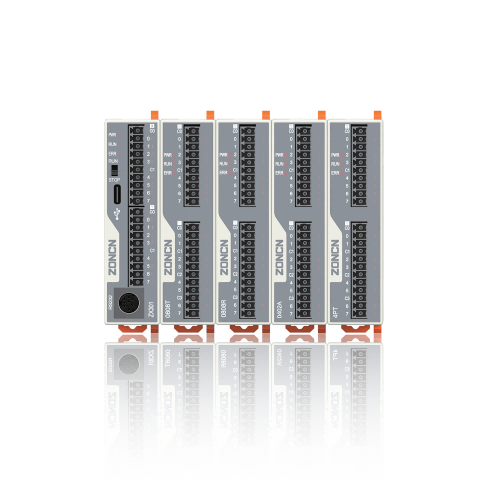

ZX300系列PLC是中辰科技为满足市场需求而推出的紧凑型PLC系统。该系统与三菱FX系列兼容，并采用我们自主研发的ZxWorks编程系统，支持梯形图和脉冲指令编程。该系统主要用于通用逻辑控制，可与我公司变频器和脉冲伺服电机集成，实现高效的逻辑控制以及简单的运动控制。它支持Modbus RTU通信模式，可通过Modbus总线协议连接传感器、变频器和其他从站，并可与人机界面（HMI）进行数据交互。
产品特性
· 本地高速I/O可用于实现脉冲输出和简单的运动控制
· 自研编程环境 ZxWorks，易于使用且编程方便
· 支持 Modbus RTU 通信，可连接不同的从站设备，实现与人机界面 (HMI) 的数据交互。
· 小型化、轻量化设计，兼容三菱编程软件，可实现无缝程序传输
本地 I/O 可以通过多种方式扩展，这些方式简单、灵活且占用空间小。
· 64K 程序存储单元，满足大多数逻辑控制需求
灵活全面的表现
主机支持最多四个高速脉冲输出、三个单相高速计数器输入或两个AB相高速计数器输入。
丰富的指令集
64KB 的程序存储器和 4KB 的断电保持数据满足大多数逻辑控制应用的需求。
RS232 通信端口：支持 Modbus RTU 主从通信；支持下载和监控用户程序。
RS485 通信端口：支持 Modbus RTU 主从通信。
USB 通信端口：支持 Type-C，用于下载和监控程序。
便捷的编程平台
ZxWorks 是我们专有的编程环境，它易于使用，方便编程。
与三菱编程软件兼容，可实现无缝程序传输。
灵活扩展模块
支持X10和E10系列扩展模块。
支持最多 12 个 X10 系列扩展模块和 1 个 E10 系列扩展模块（E10 系列必须连接到右侧的第一个模块）。
技术规格
M型号 | ZX 301-0806T | ZX 301-0808T | ZX 301-0806R | ZX 301-0808F |
产品图片 |
|
|
|
|
输入功率 | 直流 24V ± 10%，最大 4A，典型值 2.4A，支持短路/反极性保护，无需外接 UPS | |||
数据/存储容量 | 64k 程序容量和 4k 断电数据保留容量 | |||
指令处理速度 | 0.065 微克 | |||
高速计数 | 单端 3 通道高速计数 (100K) 或 AB 相 2 通道高速计数 (100K) | |||
输入和输出 | 8 个输入和 6 个输出（高速输入和输出） | 8 个输入和 8 个输出（高速输入和输出） | 8 个输入和 6 个继电器输出（ 高速输入） | 8 个输入和 8 个继电器输出（ 高速输入） |
脉冲输出 | 2 个高速输出（100K） | 继电器输出 | 4路高速输出（100K） | |
程序执行模式 | 循环扫描、解析和执行 | |||
断电后数据保留 | 1S | |||
通信规范 | 1台RS 232；1台RS 485 | |||
运行/停止 | 可以实现PLC的操作/停止 | |||
Modbus 通信 | 支持 Modbus RTU 通信 | |||
USB通信 | Type-C接口可用于程序下载、监控、调试和固件更新。 | |||
扩展模块 | E10系列（直接连接到主机，最多1个） X10系列（连接至主机，最多12个） | |||
编程软件 | Zx Works，兼容 Gx Works 2 | |||

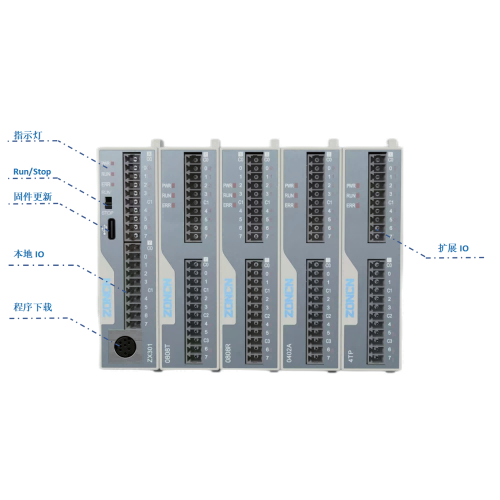

性能和可扩展性：
ZX300系列PLC支持两种扩展方式：X10和E10扩展模块。两种模块配置相同，但X10模块通过通信方式扩展，最多可支持四个扩展模块；而E10系列模块直接连接主机，最多可支持一个扩展模块。因此，ZX300系列最多可扩展1个E10系列模块和4个X10系列模块。
主机直接连接类型
模型 | E10-0808T | E10-0808R |
产品图片 |
|
|
接口描述 | 8通道DI和8通道DO/ NPN开漏输出 | 8路数字输入/输出和8路继电器/ 4组 |
参数描述 | 隔离方法：光耦合器隔离 额定电压：24V 直流 ± 20% 当前功耗：单点最大 0.3A | 隔离方式：光耦合器隔离/继电器隔离 额定电压：24V 直流 ± 20% 当前功耗：单点最大 5A |
总线扩展类型

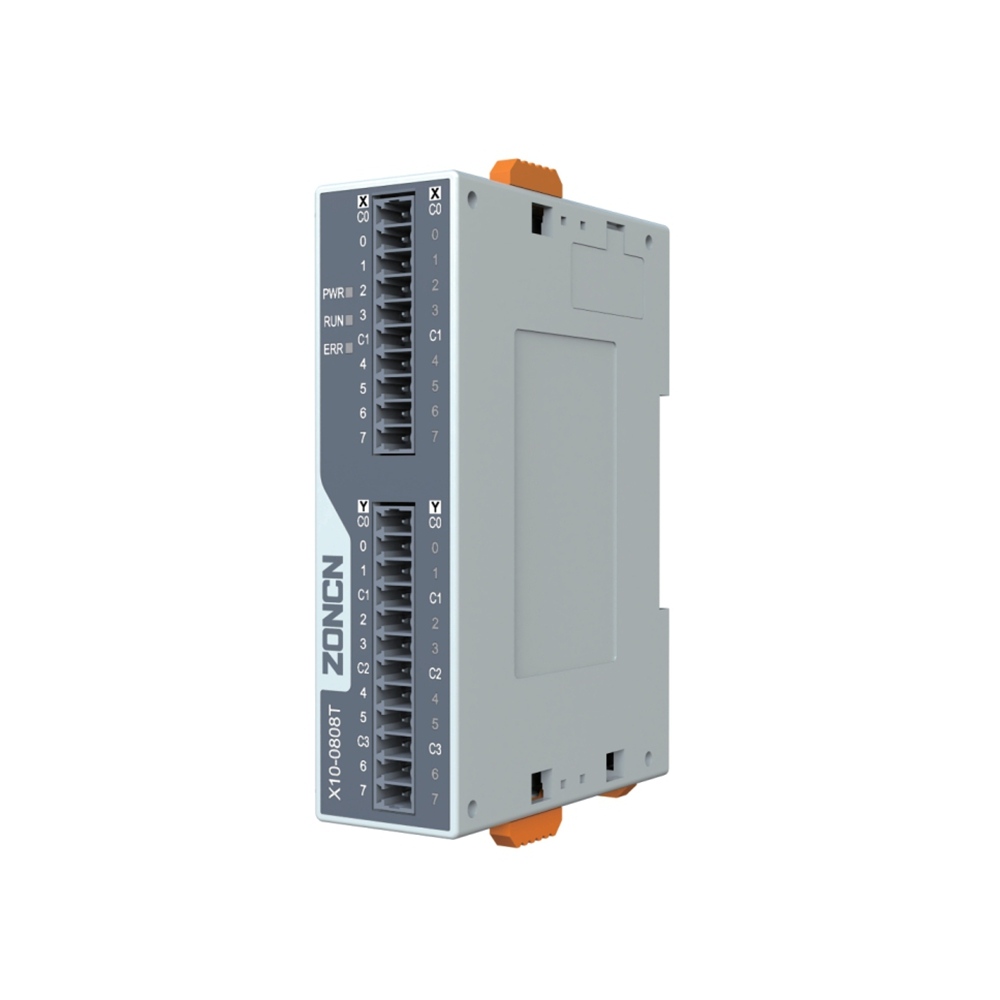

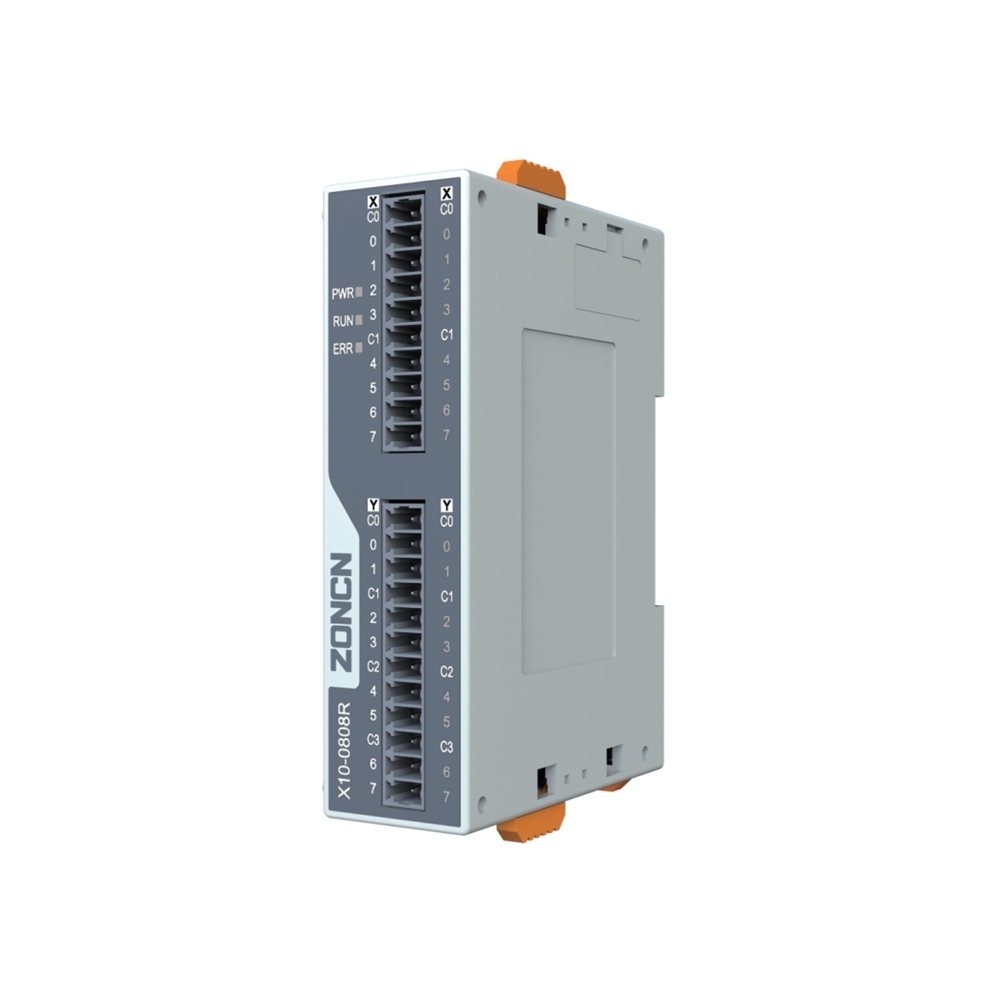

M型号 | X10-0808T | X10-0808R | X10-0402A | X10-4 PT | X10-4 TC |
产品图片 |
|
|
|
|
|
接口描述 | 8通道DI和8通道DO/NPN开漏输出 | 8通道DI和8通道继电器/4组 | 双向AO，四向AI |
四通道/两线制热阻采集 |
4通道/2线热电偶采集 |
参数描述 | 隔离方法：光耦合器隔离 额头电压：24V 直流 ± 20% 当前功耗：单点最大 0.3A | 隔离方式：光耦合器隔离/继电器 额定电压：24V 直流 ± 20% 当前功耗：单点大功率 5A | 输入：0~10V，4~20mA 输入精度：12 位 ± 5 % 输出：0~10V，4~20mA 输出精度：16 位 ± 5 % |
铂 100、铂 500、铂 1000、铜 100、KTY 84-130、NTC 5K、NTC 10K |
热电类型：B、E、N、J、K、R、S、T |
