QY20-2HC 是一款 2 通道高速脉冲输入计数模块，专为 ZQ600 系列的 IO 扩展而设计。 PLC 该模块采用QY20系列耦合器，支持5V差分和24V单端脉冲信号，包括AB相、脉冲+方向和顺时针/逆时针模式，是编码器反馈和运动计数应用的理想选择。它具有IP20防护等级，尺寸紧凑，仅为12 × 83 × 100 mm，重量约为60 g，采用背板卡扣式安装，不支持热插拔。该模块由背板总线提供5V直流电源，典型电流为85 mA，并提供0-30 ms可配置的输入滤波。模块配备PR电源指示灯（红色）和ER状态/报警指示灯（黄色），符合IEC 61131-2 B区EMC标准和IEC 60068-2抗振动和抗冲击要求。其工作温度范围为-20℃至55℃，存储温度范围为-40℃至70℃，非冷凝湿度为10%～90%RH，最大适用海拔≤2000米。请在断电状态下安装或拆卸模块；如果环境温度超过额定上限，则需要强制冷却。
产品描述
模型 | 描述 | 机器代码 | 适用模型 |
QY20-2HC | 双脉冲高速输入计数模块 |
| ZQ600系列PLC IO扩展 QY20系列耦合器IO扩展 |
姓名 | 描述 | |||
背板扣 | 按下状态为开启，抬起状态为锁定。 | |||
指示灯 | PR | 电源指示灯/运行指示灯 | 红色的 | 电源指示灯 |
| ER | 指示灯错误 | 黄色的 | 系统运行正常，地址分配已完成。 快速闪烁：报警或停止。 缓慢闪烁：系统正在运行，但地址分配尚未完成。 |
颜色编码 | DI：蓝色 操作：红色 广告：绿色 DA：橙色 其他：紫色 | |||
背板连接 | 背板总线和电源线扩展 | |||
用户终端 | 用户接线端子 | |||
指示：
快速闪烁：亮 50 毫秒，灭 50 毫秒。
慢闪：亮 50 毫秒，灭 1000 毫秒。
技术规格
基本规格
项目 | 规格 |
IP等级 | IP20 |
尺寸（宽 x 高 x 深） | 12*83*100 |
重量 | 约60克 |
电源规格
项目 | 规格 |
总线输入电源额定电压 | 直流5伏 |
总线输入电源额定电流 | 85mA（5V 时典型值） |
模块热插拔功能 | 不支持 |
输入规格
项目 | 规格 |
输入类型 | 模拟输入 |
输入通道 | 4通道 |
额定电压 | 24伏 |
输入类型 | - 5V 差分 AB 相 - 5V差分脉冲 + 方向 - 5V 差分顺时针/逆时针 - 24V 单端 AB 相 - 24V 单端脉冲 + 方向 - 24V 单端 CW/CCW |
输入滤波 | 0~30毫秒可选 |
输入电流 | 7毫安 |
输入电压 | 5~24V |
环境规格
项目 | 规格 |
运行环境 | 适用于无腐蚀性或易燃气体的环境，以及导电粉尘不严重的环境。 |
高度 | ≤2000米 |
污染程度 | 二年级 |
免疫 | 电源 2kV（IEC 61000‑4‑4） |
过电压类别 | I |
EMC抗扰度 | B区，IEC61131-2 |
振动阻力 | IEC 60068-2-6 5Hz8.4Hz，3.5mm，8.4Hz150Hz，1g，在X/Y/Z轴上测试，每轴10次循环 |
抗冲击性 | IEC 60068‑2‑27 150m/s2，11ms，在±X/Y/Z方向（共6个方向）进行测试，每个方向3次（共18次） |
储存温度 | 储存温度 -40°C 至 70°C 相对湿度： < 90%RH（无冷凝） |
工作温度 | 工作温度 -20°C 至 55°C 相对湿度：10%RH 至 90%RH（无冷凝） 注意：当运行温度超过最高限值时，必须在冷却通风口方向安装强制风扇或空调。 |

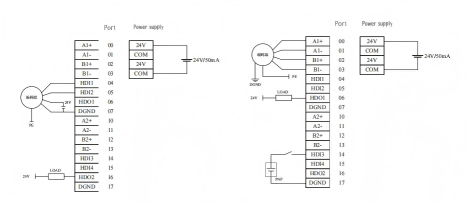

典型接线图
方面
