MCGS TPC7022Ei 高性价比 7 英寸 E 系列嵌入式工业 HMI 触摸屏

MCGS TPC7022Ei 是一款经济实惠的 7 英寸 E 系列产品 嵌入式工业人机界面触摸屏 来自昆仑机创。采用Cortex-A7多核800MHz CPU，配备800×480 TFT-LCD显示屏，亮度250cd/m²，四线电阻式触摸屏。提供丰富的通信接口，包括RS232、双RS485串口、一个10/100M自适应以太网口、一个USB主机接口和一个USB从接口，用于项目下载、数据导入导出以及连接PLC、VFD和现场仪表。前面板IP65防护等级，可有效防止车间环境中的灰尘和油溅。银白色塑料外壳，24VDC供电，可在0-50℃温度范围内稳定工作。兼容McgsPro配置软件，并通过CE和FCC认证。是OEM机械、泵风机控制和通用自动化项目的理想之选。

产品尺寸

外部尺寸

开口尺寸

安装方法

安装前请注意：螺丝的前端必须与衣架边缘基本齐平。

挂钩安装

安装角度

电池位置：位于TPC产品内部的电路板上

电池规格：CR2032 3V 锂电池

电池拆卸：撕掉电池上方的固定胶，轻轻拉动正极接线柱夹，电池就会自动弹出。

电池安装：首先将电池放入正极接线柱夹中，然后轻轻向下按压另一端，直至其卡入塑料夹下方。确认电池已正确固定在两个塑料夹和金属正极接线柱夹中。

1.5.1 更换电池

取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，抬起触控笔或手指。

重复此操作，直到出现“已测量新的校准设置”消息。

点击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

在TPC表面贴覆三层保护膜可以有效防止灰尘、油渍以及生产过程中产生的其他物质造成的污染和腐蚀。因此，如有必要，可使用三层保护膜对TPC进行保护。本节以1271Gn型号为例；其他TPC型号的贴膜步骤类似。

l 准备工具：TPC配套三重保护膜（可通过TPC购买渠道获得）、无尘布、防静电环保清洁剂和滚筒。

操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）在贴上三重保护膜之前，必须先撕掉工厂安装的PET保护膜。

2）三重保护膜属于消耗品。如果发现边缘翘起或起泡，应更换新的保护膜。

3）更换三重保护膜时，请从前面板右下角向上撕开。

小心不要刮伤密封膜。

2 项目下载

步骤 1：使用 24V 直流电源为 TPC 供电。启动后，屏幕上会出现一个进度条，并显示“按住触摸屏进入系统配置界面”的信息。此时，点击 TPC ① 进入启动配置界面；如果没有操作，设备将自动进入项目运行时界面。

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

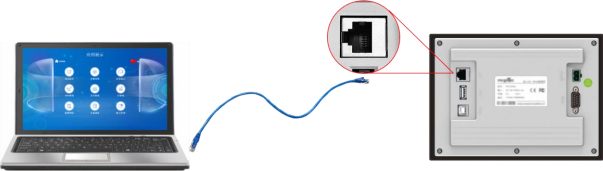

步骤 4：使用网线将计算机连接到 TPC，并将计算机的 IP 地址设置为与 TPC LAN 端口的 IP 地址在同一子网内。

步骤 5：使用 McgsPro 打开 TPC 项目，然后单击“下载项目⑤”打开下载配置属性页面。选择运行时模式为“在线”⑥，选择连接方式为“TCP/IP 网络”⑦，并将目标设备名称输入为 TPC 的 IP 地址⑧。单击“项目下载⑨”。出现项目下载成功的提示后，单击“启动运行时”⑩或 TPC 界面上的“进入运行时环境”按钮运行屏幕端项目。
