MCGS TPC1570Gi 15.6英寸全高清人机交互触摸面板

MCGS TPC1570Gi 是一款昆仑 G 系列大型嵌入式智能人机界面 (HMI) 触摸面板，专为需要高分辨率、大屏幕工业可视化的项目而设计。与小型 HMI 不同，它采用 15.6 英寸 TFT LCD 显示屏，原生分辨率为 1920×1080 全高清，带来更清晰的图形渲染和多窗口布局，方便在单个屏幕上显示丰富的过程数据、趋势曲线和报警信息。

该设备配备Cortex-A53四核1GHz处理器、1GB内存和8GB闪存，能够稳定处理繁重的图形任务和海量数据记录。四线电阻式触摸即使在多尘、油污的车间环境中也能保持灵敏响应。银色铸铝合金外壳坚固耐用；前面板达到IP65防尘防溅等级，具备工业3级EMC性能，并通过了CE和FCC认证。

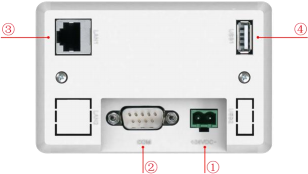

支持 McgsPro 配置软件。用户可通过以太网或 USB 闪存盘上传/下载项目并升级运行时环境。多个电气隔离的串口支持 RS232、RS485、RS422 通信，可连接 PLC、变频器、伺服驱动器和其他现场自动化设备。控制柜采用标准面板安装方式。

产品尺寸

外部尺寸

安装方法

开口尺寸

挂钩安装

安装角度

1.5.1 更换电池

电池位置：位于 TPC 产品内部的电路板上。

电池规格：CR2032 3V 锂电池

拆卸电池：撕掉固定电池的胶带；轻轻按压正极接线柱使电池脱离，电池就会自动弹出。

安装电池：首先，将电池插入正极接线柱卡扣；然后，轻轻将另一端压向塑料卡扣。检查两个塑料卡扣和金属正极接线柱卡扣是否牢固就位。

安装过程中，请注意避免电池正负极之间发生短路。

                                                                            取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

在TPC表面贴覆一层防潮、防尘、耐腐蚀的薄膜，可以有效防止生产过程中产生的灰尘、油污和其他污染物造成的侵蚀；因此，必要时可以使用这种保护膜来保护TPC。本文以1271Gn型号为例进行说明；其他TPC型号的贴膜工艺类似。

所需工具：TPC兼容的IP防护等级保护膜（可通过屏幕供应商获得）、防尘布、防静电环保清洁剂和滚筒。

l 操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

需要关注的问题：

1）在贴上 IP67/3A 保护膜之前，必须先撕掉工厂提供的 PET 保护膜。

2）三防膜是消耗品；如果发现边缘翘起或凸起，则需要重新贴上新的防防膜。

3）更换防水膜时，从前面板的右下角提起防水膜；小心不要刮伤密封胶膜。

2 项目下载

步骤 1：使用 24V 直流电源 TPC。上电启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC①，您将进入启动配置界面。如果未进行任何操作，系统将自动进入项目运行界面。

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

步骤 4：连接计算机和... TPC，以及计算机 IP。将连接的 TPC LAN 端口 IP 设置为同一网段。

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
