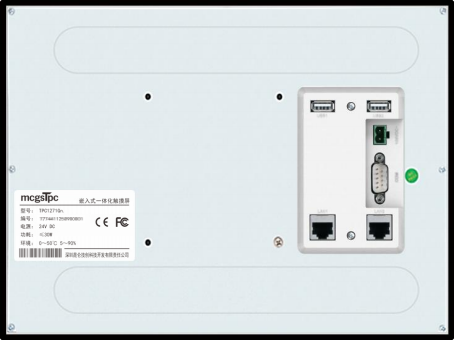

MCGS TPC1271Gn 12.1英寸工业人机界面触摸屏，24VDC双以太网RS485 RS232接口，IP65防护等级，带McgsPro软件

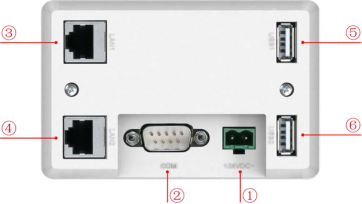

MCGS TPC1271Gn 是一款高端 12.1 英寸显示器 嵌入式工业人机界面触摸屏 昆仑万维科技出品，专为工业自动化系统运行与监控而设计。配备Cortex-A53四核1GHz处理器、1GB内存+8GB闪存、1024×768分辨率TFT液晶显示屏（亮度300cd/m²），支持四线电阻式触摸。拥有双10/100M自适应以太网端口、双USB Host端口、隔离式RS232/RS485串口，支持连接PLC、VFD、传感器及其他现场设备。前面板防护等级达IP65，铝合金外壳，可在0-50℃工作温度范围内稳定运行。兼容McgsPro配置软件，支持实时曲线、历史数据、报警日志、配方管理等功能。通过CE和FCC认证，广泛应用于压缩机、包装机械、水处理及制造自动化项目。采用24VDC电源供电。

产品尺寸

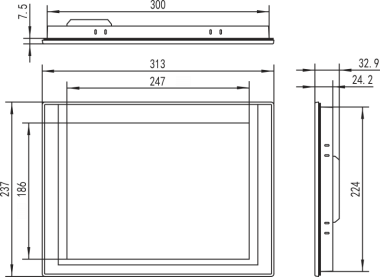

外部尺寸

安装方法

开口尺寸

挂钩安装

安装角度

1.5.1 更换电池

电池位置：位于 TPC 产品内部的电路板上。

电池规格：CR2032 3V 锂电池

拆卸电池：撕掉固定电池的胶带；轻轻按压正极接线柱使电池脱离，电池就会自动弹出。

安装电池：首先，将电池插入正极接线柱卡扣；然后，轻轻将另一端压向塑料卡扣。检查两个塑料卡扣和金属正极接线柱卡扣是否牢固就位。

安装过程中，请注意避免电池正负极之间发生短路。

                                                                            取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

在TPC表面贴覆一层防潮、防尘、耐腐蚀的薄膜，可以有效防止生产过程中产生的灰尘、油污和其他污染物造成的侵蚀；因此，必要时可以使用这种保护膜来保护TPC。本文以1271Gn型号为例进行说明；其他TPC型号的贴膜工艺类似。

所需工具：TPC兼容的IP防护等级保护膜（可通过屏幕供应商获得）、防尘布、防静电环保清洁剂和滚筒。

l 操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

需要关注的问题：

1）在贴上 IP67/3A 保护膜之前，必须先撕掉工厂提供的 PET 保护膜。

2）三防膜是消耗品；如果发现边缘翘起或凸起，则需要重新贴上新的防防膜。

3）更换防水膜时，从前面板的右下角提起防水膜；小心不要刮伤密封胶膜。

2 项目下载

步骤 1：使用 24V 直流电源 TPC。上电启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC①，您将进入启动配置界面。如果未进行任何操作，系统将自动进入项目运行界面。

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

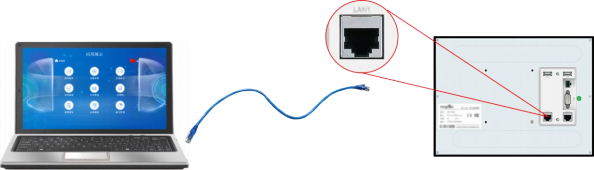

步骤 4：连接计算机和... TPC，以及计算机 IP。将连接的 TPC LAN 端口 IP 设置为同一网段。

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
