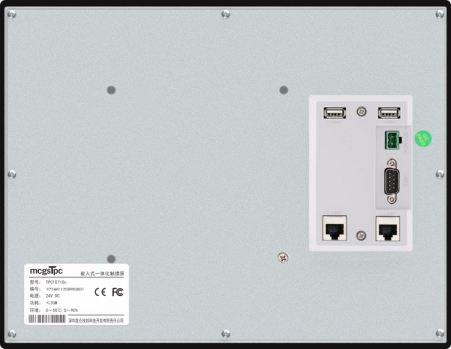

MCGS TPC1071Gn 10.1英寸嵌入式集成人机界面触摸屏，四核Cortex-A53 1GHz处理器，双以太网端口

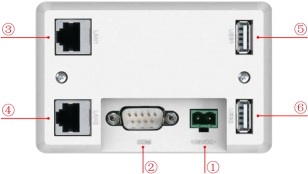

MCGS TPC1071Gn 是昆仑万维科技 G 系列高性能智能嵌入式人机界面 (HMI) 触摸面板，专为各种工业自动化应用场景而设计。它内置强大的 Cortex-A53 四核 1GHz CPU，搭配 1GB 内存和 8GB 存储空间，确保流畅的图形显示、数据记录和多设备通信。该设备采用 10.1 英寸 TFT LCD 显示屏，配备 LED 背光，分辨率为 1024×600，可显示 262K 色，亮度为 300cd/㎡。四线电阻式触摸设计，即使在严苛的工业环境下也能可靠运行。面板防护等级达到 IP65，银色铸铝合金外壳具有出色的抗干扰能力，符合工业级 EMC Level-3 标准。预装 Mcgs Pro 配置软件，用户可以通过网络或 U 盘编辑、下载和运行 HMI 项目。多个独立的通信接口简化了与 PLC、变频器、伺服驱动器和其他现场设备的连接。

产品尺寸

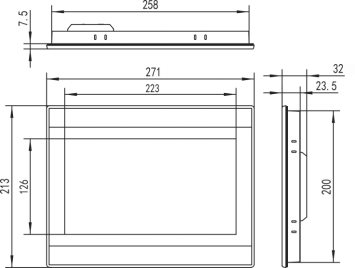

外部尺寸

安装方法

开口尺寸

挂钩安装

安装角度

1.5.1 更换电池

电池位置：位于TPC产品内部电路板上。电池规格：CR2032 3V锂电池。电池拆卸方法：撕下电池上的粘合剂，轻轻旋转正极夹，电池即可自动弹出。

安装电池：首先，将电池放入正极接线柱卡槽中；然后轻轻按压另一端，使其卡入塑料卡扣下方。检查两个塑料卡扣和金属正极接线柱卡扣是否都已正确安装。

安装过程中，避免电池正负极短路。

                                                                            取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC 校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，松开手指或手指。重复此操作，直到出现“已测量新的校准设置”的消息。单击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

为TPC贴上保护膜可以有效防止生产过程中产生的灰尘、油污和其他污染物影响皮肤。TPC易腐蚀，因此，如有必要，可以使用保护膜来保护TPC。本文将以1271Gn为例进行说明；其他型号将在后续章节中讨论。TPC屏幕保护膜的贴法步骤类似。

所需工具：TPC 包括三防膜（可从丝网供应商处购买）、防尘布、防静电环保清洁剂和滚筒。

操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）贴三防膜前，必须先撕掉出厂时贴的保护膜。PET保护膜

2）三防膜属于消耗品。如果发现边缘剥落或鼓包，则需要更换新的防防膜。

3）更换保护膜时，从前面板的右下角将其撬起，注意不要刮伤密封膜。

2 项目下载

步骤 1：使用 24V 直流电源 TPC。上电启动后，屏幕上会出现“正在启动”的进度条。此时，点击 TPC①，您将进入启动配置界面。如果未进行任何操作，系统将自动进入项目运行界面。

步骤 2：单击系统参数设置按钮②。进入 TPC 系统设置界面。

步骤 3：选择网络设置选项卡③，并配置... TPC IP 地址 4，TPC 默认 IP 地址为 200.200.200.190。

步骤 4：连接计算机和... TPC，以及计算机 IP。将连接的 TPC LAN 端口 IP 设置为同一网段。

步骤 5：使用 MCGS Pro 打开 TPC 项目，点击下载项目⑤，打开下载配置属性页面，选择“在线”作为运行模式。选择连接方式“TCP/IP”“网络”⑦，输入目标机器名称 TPC 的 IP 地址⑧，点击“下载项目”(⑨)。下载成功后，点击“启动并运行”(⑩) 或… TPC 界面上的“进入运行时环境”按钮，即可运行屏幕端项目。
