MCGS TPC1031Ts 10.1英寸电阻式工业人机界面触摸面板，24VDC，银色外壳

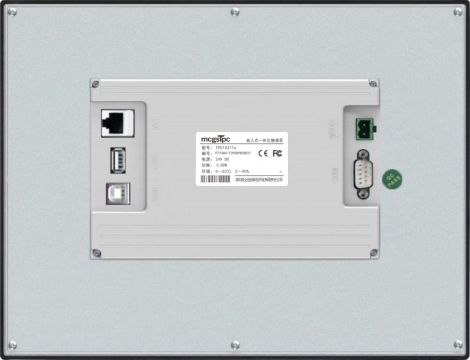

MCGS TPC1031Ts 是一款 中高端嵌入式一体化人机界面 用于工业自动化控制的人机界面。这款10.1英寸触摸面板采用优雅的银色前面板和钢塑复合材料后盖，机械强度高，足以应对车间恶劣环境。

配备 1024×600 TFT液晶显示屏 它采用四线电阻式触摸，搭载Cortex-A7多核800MHz处理器，内置电源隔离和串口隔离，具有强大的抗干扰性能。它配备丰富的通信端口：隔离式RS232、RS485、10/100Mbps自适应以太网和双USB接口。完全兼容McgsPro配置软件（V3.3.2或更高版本）。支持通过网络、U盘和USB线缆下载项目。前面板IP65防护等级，为工厂车间应用提供防尘防溅保护。通过CE和FCC认证，适用于全球工业项目。

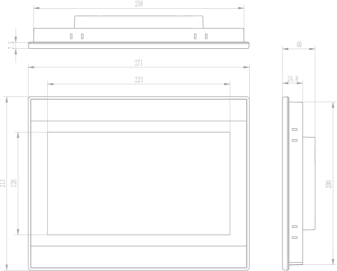

产品尺寸

外部尺寸

开口尺寸

安装方法

安装前请注意：螺丝的前端必须与衣架边缘基本齐平。

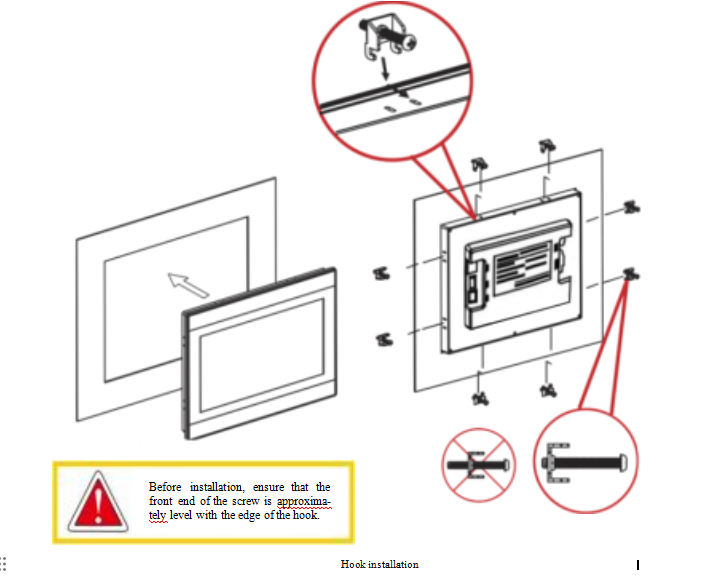

挂钩安装

安装角度

电池位置：位于TPC产品内部的电路板上

电池规格：CR2032 3V 锂电池

电池拆卸：撕掉电池上方的固定胶，轻轻拉动正极接线柱夹，电池就会自动弹出。

电池安装：首先将电池放入正极接线柱夹中，然后轻轻向下按压另一端，直至其卡入塑料夹下方。确认电池已正确固定在两个塑料夹和金属正极接线柱夹中。

1.5.1 更换电池

取出电池 安装电池

1.5.2 触摸校准

在系统设置界面中，进入TPC模式，长按空白区域。3. 触摸校准过程将在几秒钟内开始。

TPC校准：使用触控笔或手指轻轻按压并按住十字光标的中心点。当光标移动到下一个点时，抬起触控笔或手指。

重复此操作，直到出现“已测量新的校准设置”消息。

点击“确认校准”按钮保存并退出校准程序。

将手指轻轻准确地放在十字准星的中心，并按住至少一秒钟，直到目标在屏幕上移动。重复此操作。

1.5.3 三防膜

在TPC表面贴覆三层保护膜可以有效防止灰尘、油渍以及生产过程中产生的其他物质造成的污染和腐蚀。因此，如有必要，可使用三层保护膜对TPC进行保护。本节以1271Gn型号为例；其他TPC型号的贴膜步骤类似。

l 准备工具：TPC配套三重保护膜（可通过TPC购买渠道获得）、无尘布、防静电环保清洁剂和滚筒。

操作步骤：

1）清洁屏幕。用除尘布擦拭屏幕正面面板上的灰尘，以防止贴膜时产生气泡。如果TPC表面污垢较多，请使用清洁剂清洁边缘缝隙中的污垢。

2）撕掉工厂安装的PET保护膜，清除残留物，以防止在粘贴过程中产生气泡。

3) 撕下右侧背膜的一角。将背膜右侧与TPC的右侧对齐。用左手慢慢撕下背膜，然后用右手均匀用力，从右向左轻轻地将背膜按压到屏幕上。

4）贴膜后，用滚筒将背胶压紧，防止产生气泡。

注意事项：

1）在贴上三重保护膜之前，必须先撕掉工厂安装的PET保护膜。

2）三重保护膜属于消耗品。如果发现边缘翘起或起泡，应更换新的保护膜。

3）更换三重保护膜时，请从前面板右下角向上撕开。

小心不要刮伤密封膜。

2 项目下载

步骤 1：将 24V 直流电源连接至 TPC。上电后，屏幕将显示进度条，并提示：“按住触摸屏进入系统配置界面”。此时，点击 TPC① 进入启动配置界面；如无任何操作，系统将自动进入运行界面。

步骤 2：点击“系统参数设置”按钮②进入 TPC 系统设置界面。

步骤 3：选择网络设置选项卡③，然后配置 TPC IP 地址④；默认 TPC IP 地址为 200.200.200.190。

步骤 4：使用网线将计算机连接到 TPC，并将计算机的 IP 地址设置为与它所连接的 TPC LAN 端口的 IP 地址相同的子网。

步骤 5：使用 McgsPro 打开 TPC 项目。点击“下载项目⑤”，打开下载的配置属性页面，选择“在线”操作模式⑥，选择“TCP/IP 网络”连接类型⑦，输入目标机器（命名为 TPC）的 IP 地址⑧，然后点击“下载项目⑨”。下载成功后，根据提示，点击 TPC 界面上的“启动”⑩或“进入运行时环境”按钮运行桌面项目。
